Fabricante profesional en equipo para medición y prueba eléctrica de alta precisión, reconocido a nivel internacional por su amplia gama de equipos tales como: Osciloscopios, analizadores de espectro, generadores de señal, fuentes de alimentación de AC y DC, cargas electrónicas de CC, multímetros digitales, medidores de LCR, entre otros.

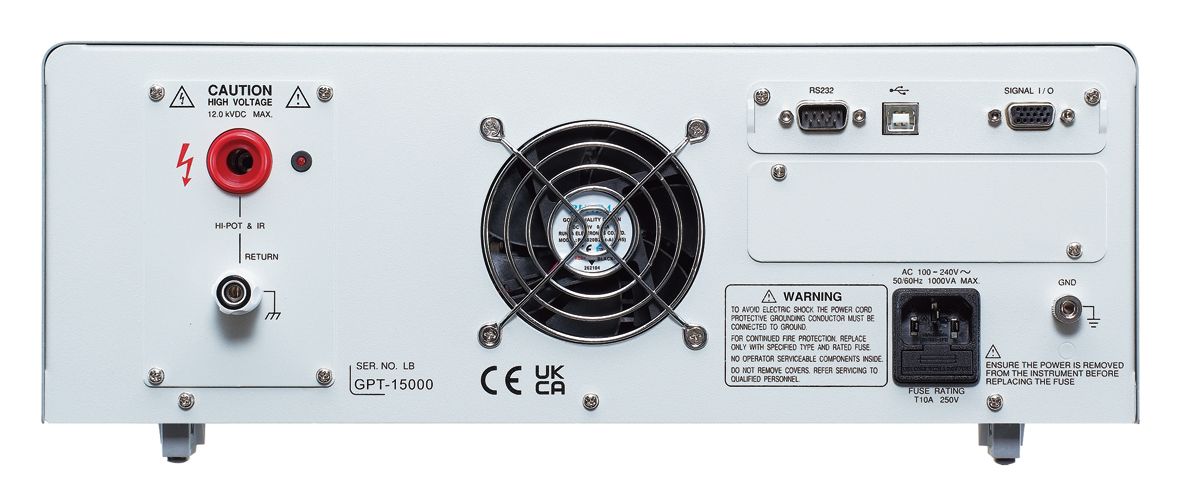

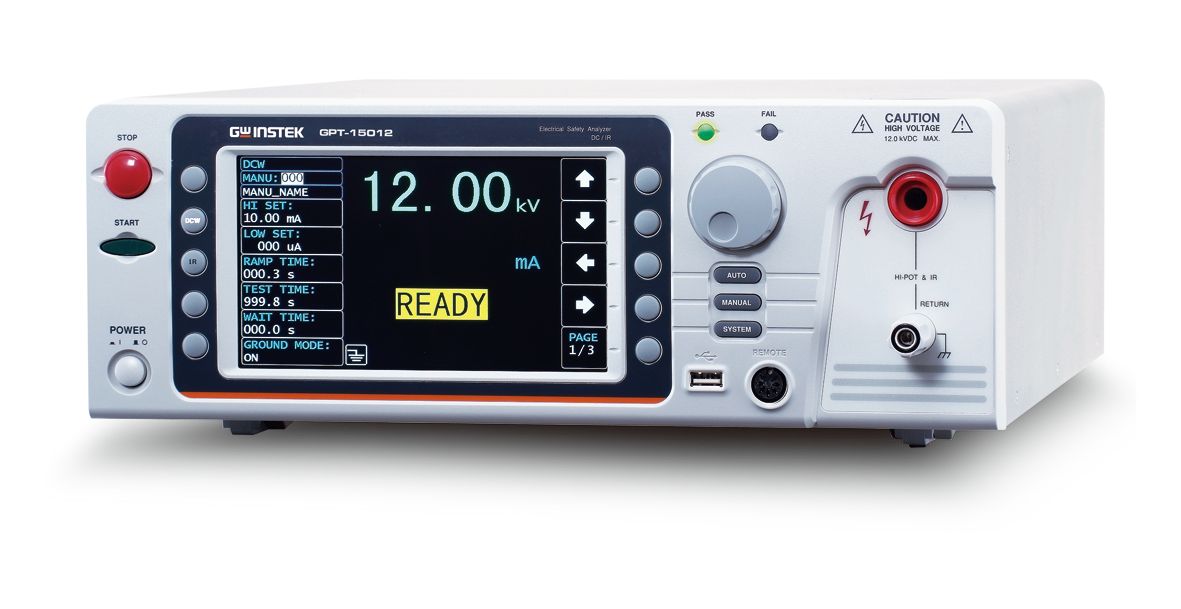

Safety Analyzer 12KV DC
GPT-15012
GW Instek presenta el modelo de analizador de seguridad de alto voltaje DC, el GPT-15012, que es el analizador de seguridad que cumple con la norma IEC 61010-2-034 (Requisito de seguridad para requisitos eléctricos de medición, control y uso en laboratorio: requisitos particulares para equipos de medición de resistencia de aislamiento y equipos de prueba de resistencia eléctrica), que estipula que se deben seguir los requisitos de las interfaces de software y hardware al diseñar instrumentos de prueba y medición de alto voltaje y resistencia de aislamiento para garantizar que los usuarios reciban la protección y las advertencias necesarias mientras usan los instrumentos. Debido a las características de salida de alto voltaje (12 KV CC) del GPT-15012, es particularmente adecuado para los requisitos de prueba de seguridad de varios productos de aislamiento de alto voltaje, como componentes de almacenamiento de energía/fotovoltaicos, relés de alto voltaje, cables
DC 12 kV/10 mA e IR 5 kV/50 GΩ
▪ LCD TFT de 7”
▪ Cumple con el requisito de diseño IEC 61010-2-034
▪ Modo manual/automático
▪ Medición de corriente RMS
▪ Operación de encendido con cruce por cero
▪ Tiempo de aceleración y desaceleración controlable
▪ Función de estadísticas y análisis
▪ Capacidad de prueba de carga capacitiva hasta 47 μF
▪ Función de barrido para análisis de características del dispositivo bajo prueba

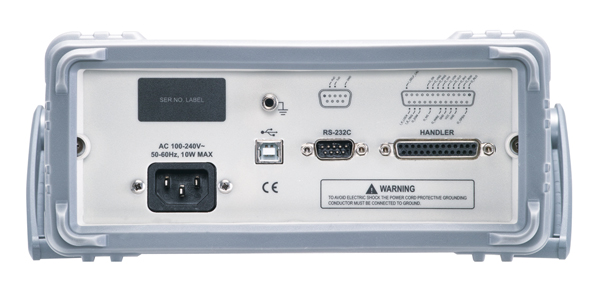

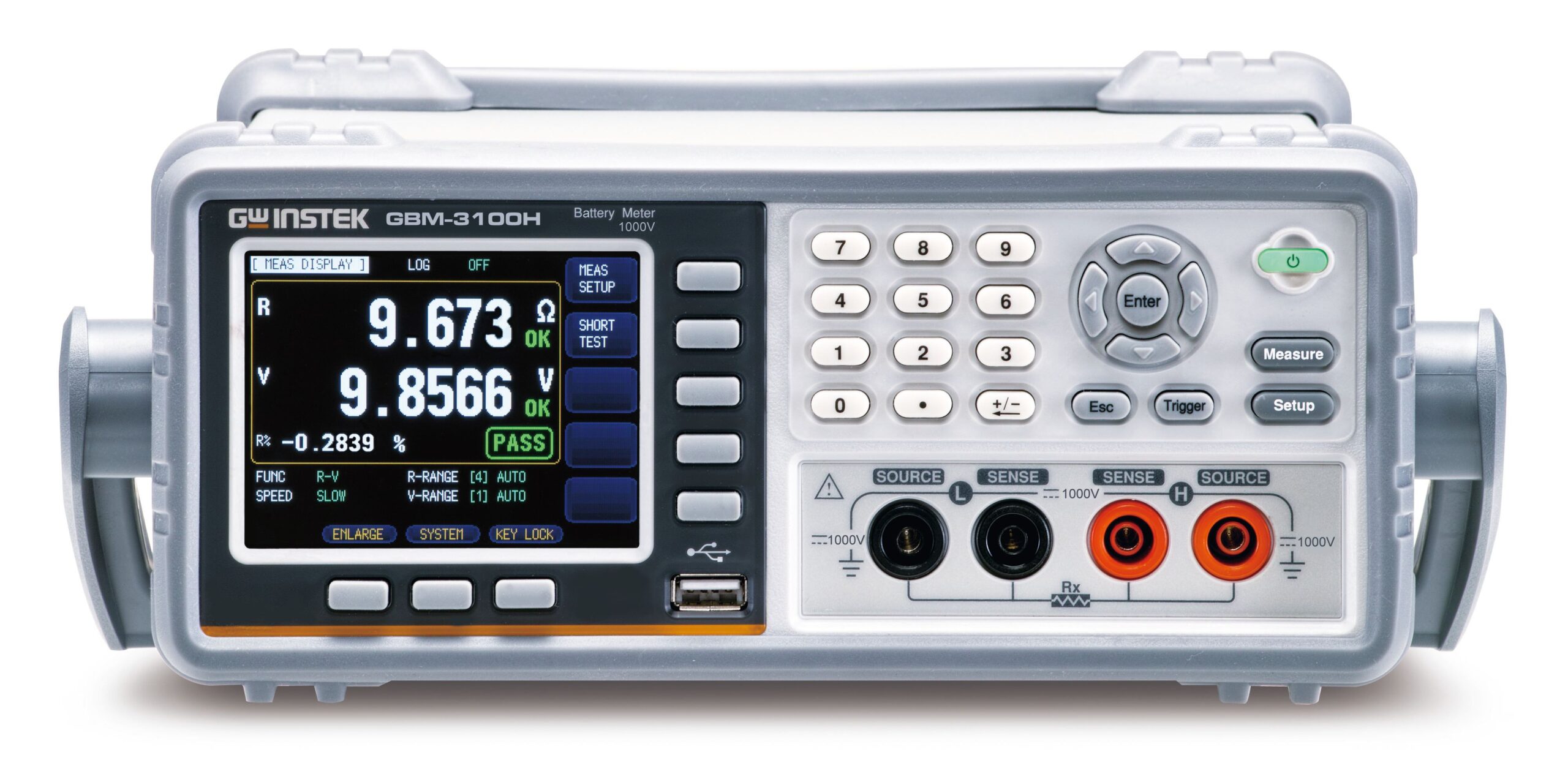

Medidor de Baterías 1000V
GBM-3100H
El GBM-3100H es un modelo de expansión de la serie GBM 3000 existente, que proporciona capacidades de medición de hasta 1000 V de voltaje
DC, lo que es adecuado para la medición de paquetes de baterías EV y
PHEV. Este modelo ampliado está equipado con una pantalla a color de 3,5 pulgadas y tiene una alta precisión de medición (0,01 %) para el voltaje de la batería y (0,5 %) para la resistencia interna de la batería.
La serie GBM-3000, que utiliza AC de 1 kHz como señal de prueba y mide el voltaje de la batería y la resistencia interna a 1000 V (GBM-3100H), 300 V (GBM-3300) y 80 V (GBM-3080).
- LCD TFT de 3,5” (320×240)
- Elementos de medición: voltaje de CC y resistencia de CA
- Medición de voltaje: 1000 V (GBM-3100H) o 300 V (GBM-3300) u 80 V (GBM-3080)
- Medición de resistencia: 0 mΩ ~ 3,2 kΩ (máx.)
- Precisión básica para medición de voltaje: 0,01 %
- Precisión básica para medición de resistencia: 0,5 %
- Resolución de medición de hasta 0,1 μΩ y 10 μV, adecuada para medición de celda única
- Función de determinación independiente GO/NOGO para voltaje y resistencia respectivamente
- El mecanismo de evaluación de falla de contacto/desconexión del cable de prueba (sonda) es para garantizar la confiabilidad de la medición
- Interfaces estándar: host/dispositivo USB, RS-232C y Handler

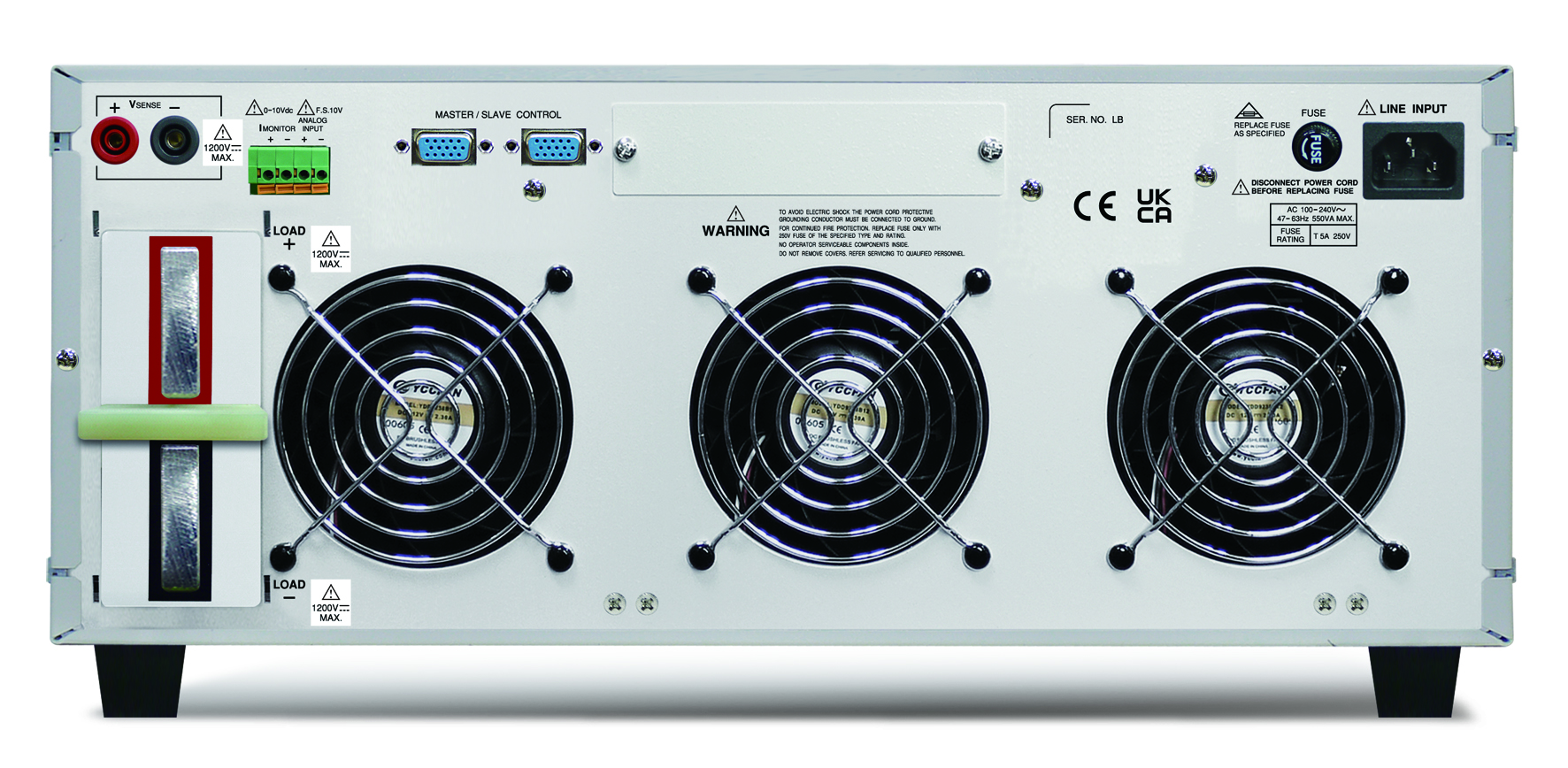

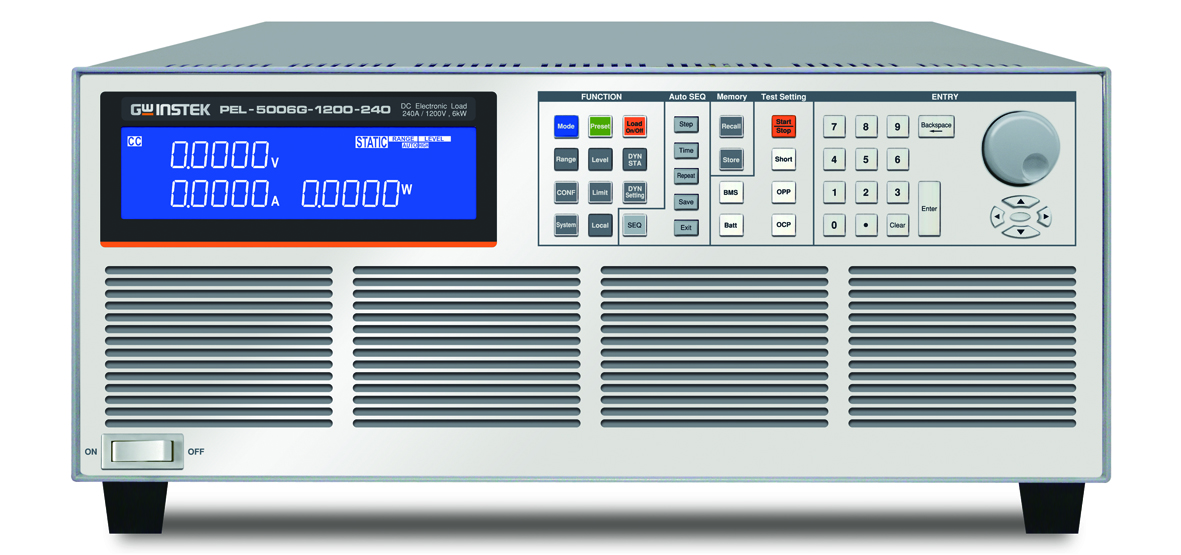

Carga Electrónica DC de Alta potencia
PEL-5000G Series
La carga electrónica monocanal de la serie PEL-5000G de GW Instek ofrece modelos de 150 V/600 V/1200 V con un rango de potencia de 4 kW~6 kW. PEL-5000G tiene un total de 9 modelos con diferentes combinaciones de potencia, voltaje y corriente. Puede probar y verificar las especificaciones de baterías, cargadores/estaciones de carga de vehículos eléctricos y baterías de vehículos eléctricos. PEL-5000G admite la conexión en paralelo para la misma especificación de voltaje y diferentes modelos de potencia. PEL-5000G puede admitir hasta 8 unidades conectadas en paralelo para proporcionar una potencia máxima de 48 kW.
- Se pueden visualizar 5 medidores digitales V/A/W en una pantalla LCD grande simultáneamente
- Modos de operación flexibles CC, CR, CV, CP, CV + CL, CV + PL, dinámicos y de cortocircuito
- No solo los modos CC, CR y CP tienen funciones de operación en paralelo, sino que el modo CV también tiene funciones de operación en paralelo
- Modo de prueba de sobretensión para carga capacitiva para prueba transitoria de aumento de corriente
- La pantalla del medidor de voltaje se puede configurar como polaridad positiva (“+”) o negativa (“-”)
- El control maestro-esclavo es de hasta 1 maestro y 7 esclavos
- Interfaz opcional: GPIB, RS232, USB, LAN
- La función programable del modo de carga SEQ permite cambios de paso de velocidad ultraalta de 0,02 a 999000 ms en modo CC o CP
- Proporcionar función de prueba de protección BMS de batería
- Generador de forma de onda de corriente de carga 9923 opcional para proporcionar una simulación de forma de onda de corriente de descarga real de la batería
- Los modos de prueba integrados incluyen descarga de batería, BMS, cortocircuito, OCP, modos de prueba OPP
- El modo Turbo puede soportar hasta 1,5 veces la corriente y la carga electrónica de potencia en un período de 2 segundos, la mayoría se adapta a pruebas BMS, cortocircuito, OCP y OPP.
- Protección contra V, I, W y ℃

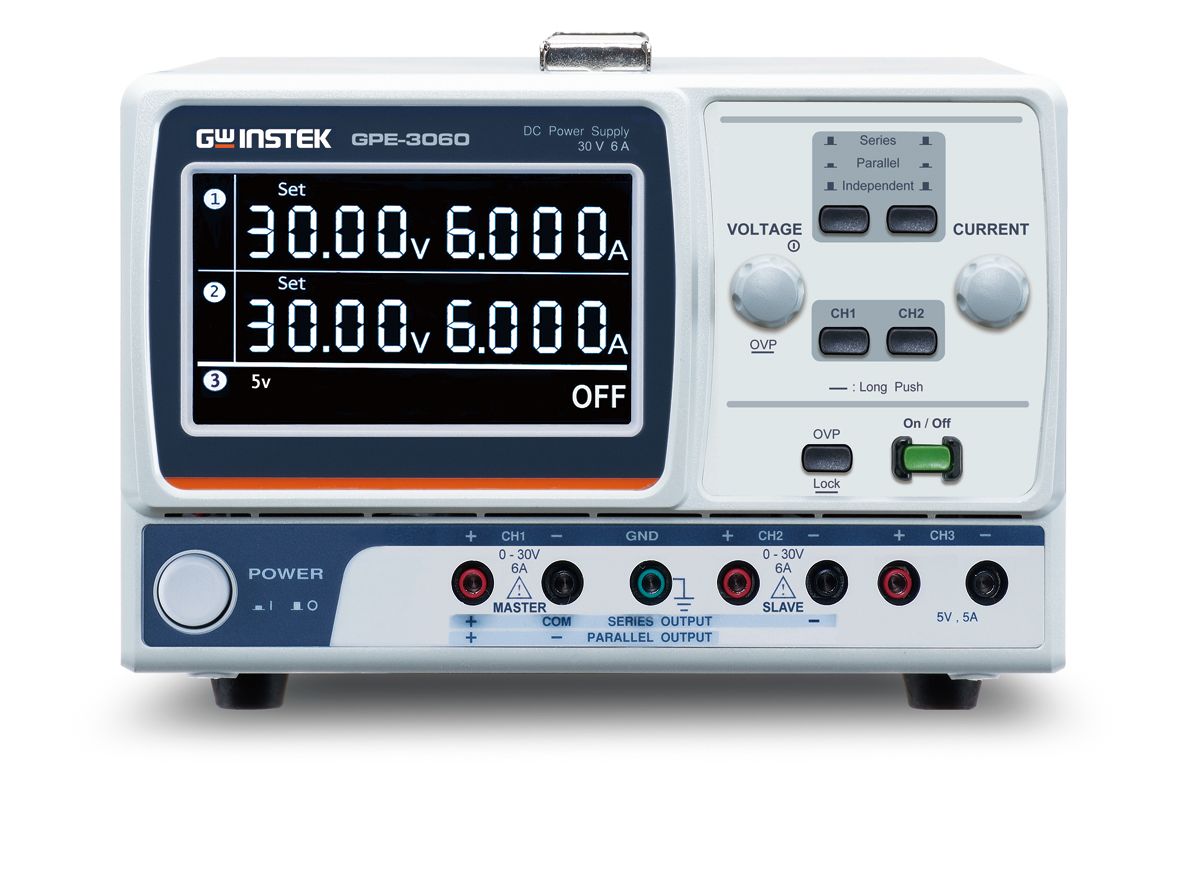

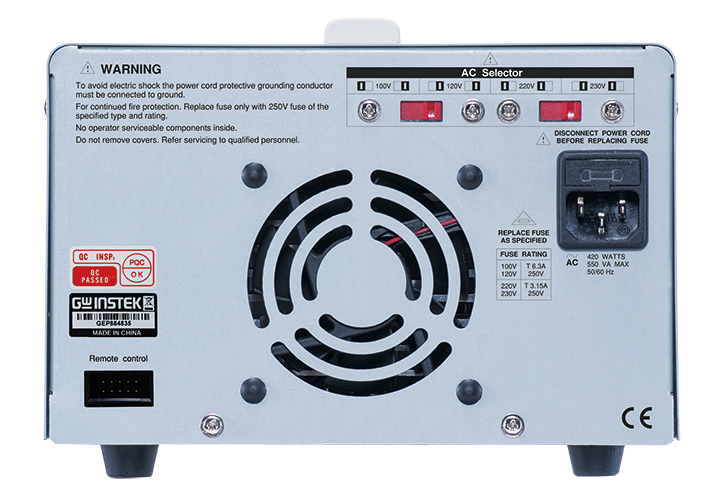

Fuente de Poder de DC de tres canales
GPE-3060/6030
Las GPE-3060/6030 lanzadas por GW Instek son fuentes de alimentación DC lineales de alta resolución. Su objetivo principal es reemplazar los modelos GPC-3060D/6030D existentes.
Las GPE-3060/6030 ofrecen 385 vatios de potencia de salida y cuentan con tres canales de salida aislados independientes. La GPE-3060 ofrece salidas CH1/CH2 de 0 a 30 V y de 0 a 6 A, mientras que la GPE-6030 admite salidas CH1/CH2 de 0 a 60 V y de 0 a 3 A. Ambos modelos cuentan con salidas CH3 de 1,8 V, 2,5 V, 3,3 V y 5,0 V a 5 A.
- 1/2/ 3 independent isolated output channels
- GPE-3060 provides CH1/CH2: 0 ~ 30V / 0 ~ 6A output; CH3 supports 1.8V, 2.5V, 3.3V, 5.0V at 5A
- GPE-6030 supports CH1/CH2: 0 ~ 60V / 0 ~ 3A output; CH3 supports 1.8V, 2.5V, 3.3V, 5.0V at 5A
- Series/parallel tracking function
- High program resolution of 10mV/1mA and measurement resolution of 30mV/10mA
- Output On/Off function
- Simple analog control interface
- Multiple protection apparatuses such as overvoltage and overload protection functions

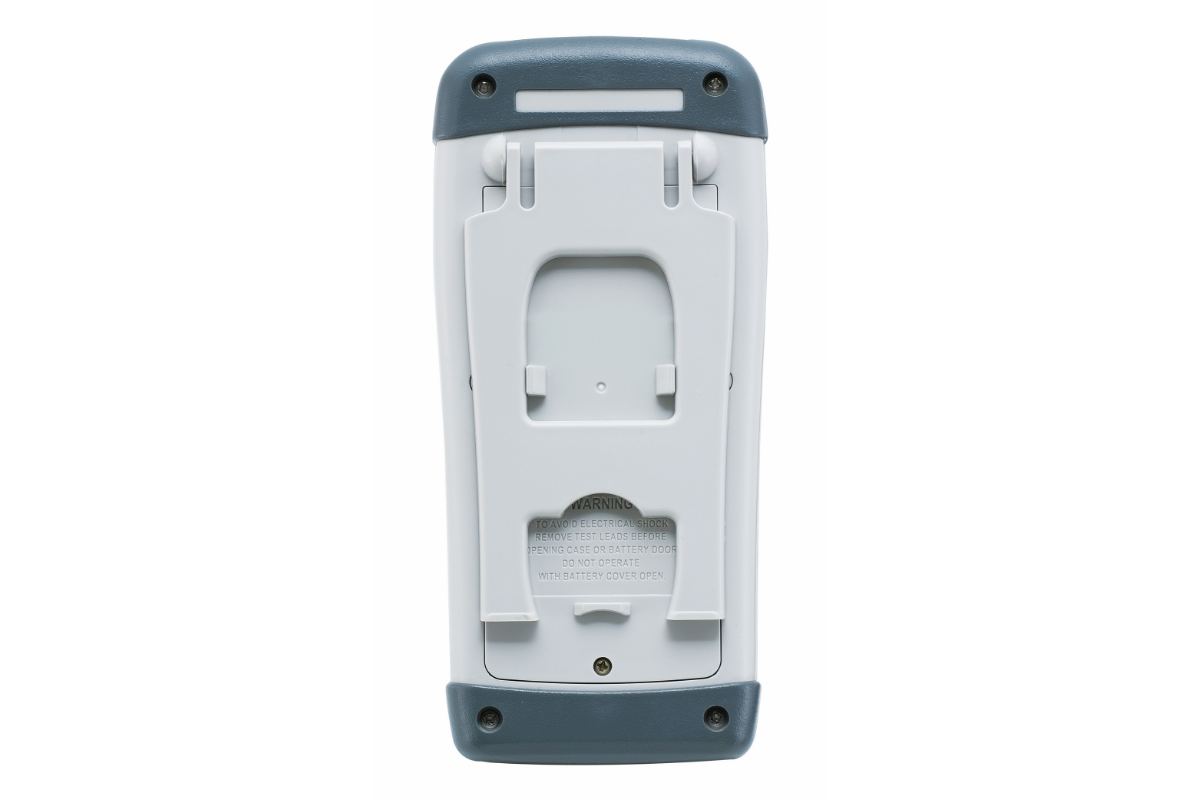

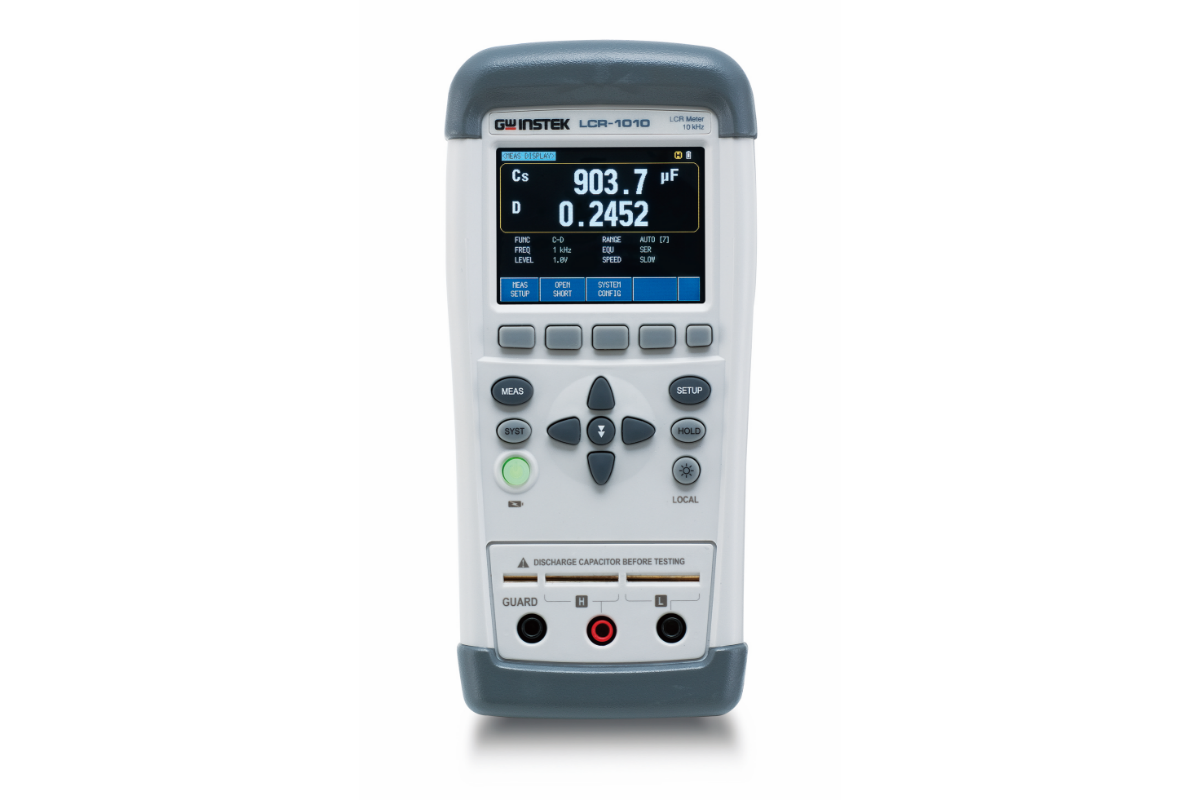

Medidor LCR portátil LCR-1000
LCR-1000 Series
GW Instek lanza la nueva serie LCR-1000, que es un medidor LCR portátil con función de prueba automática en tiempo real. La serie adopta una pantalla TFT-LCD y proporciona una precisión básica del 0,2 %. Los usuarios pueden optar por utilizar botones o la pantalla táctil. La serie, con una alta precisión de medición y facilidad de uso, es adecuada para pruebas de precisión, incluidas pruebas de mantenimiento, producción de componentes, escuelas/institutos de investigación e incluso pruebas de calidad.
- Pantalla LCD táctil TFT de 2,8”
- Resolución de 50 000 cuentas en pantalla primaria y secundaria
- Precisión básica del 0,2 %
- Seis u ocho frecuencias de prueba seleccionables según el modelo
- 15 tipos de combinaciones de medidas disponibles
- Nivel de prueba seleccionable: CA 0,3 V/0,7 V/1 Vrms y CC +/- 1 V
- Velocidad de medición seleccionable: rápida 10 veces/s, lenta 2,5 veces/s
- Modo LCR automático para identificación y medición automáticas del tipo de componente
- Retención de datos
- Interfaz USB (Virtual COM) para comunicación remota
- El software para el registro de datos está disponible

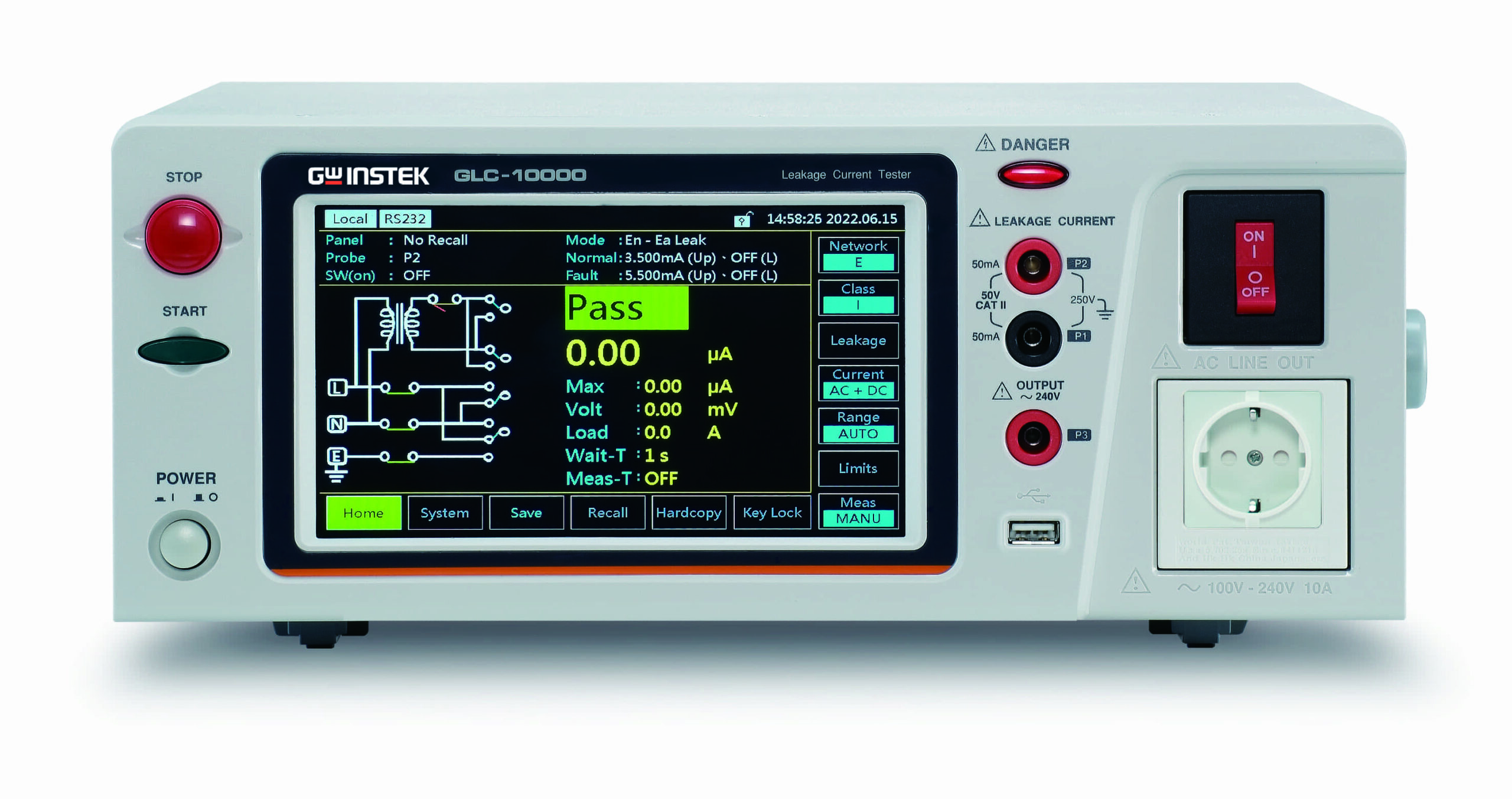

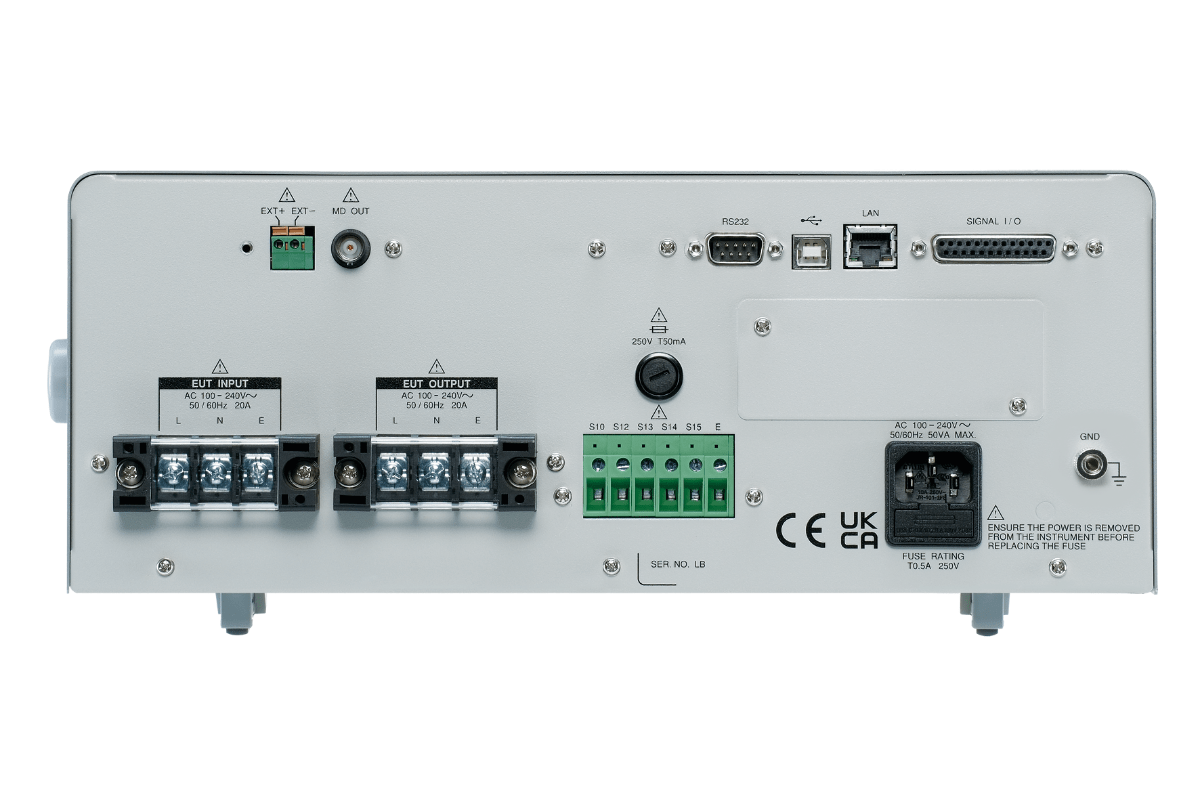

Probador de corriente de fuga
GLC-10000 series
GW Instek lanza un nuevo probador de corriente de fuga: GLC-10000, que presenta 12 redes de impedancia humana simuladas que cumplen con las normas de seguridad relacionadas para realizar pruebas de corriente de fuga para equipos eléctricos en condiciones normales o en condiciones de falla única garantizando así que el diseño y la fabricación del producto cumplan con los requisitos de las normas de seguridad, incluidas IEC, EN, UL, etc.- Adecuado para electricidad médica y electricidad general de medición de corriente de fuga
- Panel táctil de 7″ con pantalla LCD en color
- 12 redes de medición diferentes para simular la resistencia del cuerpo humano (incluida IEC 60601-1:2020 3.2)
- La medición de la corriente de fuga máxima permitida es de hasta 50 mA
- Terminal externo para conexión MD de extensión
- El terminal MD OUT se puede conectar a un osciloscopio para una comparación conveniente de las formas de onda medidas
- 30 juegos de memorias para parámetros de prueba; 1000 juegos de memorias para datos medidos
- Función de exportación/importación de parámetros de prueba a través del host USB
- Almacenamiento USB para datos de medición/captura de pantalla
- Varias interfaces estándar: RS-232C, host y dispositivo USB, LAN, E/S de señal y GPIB (opcional)

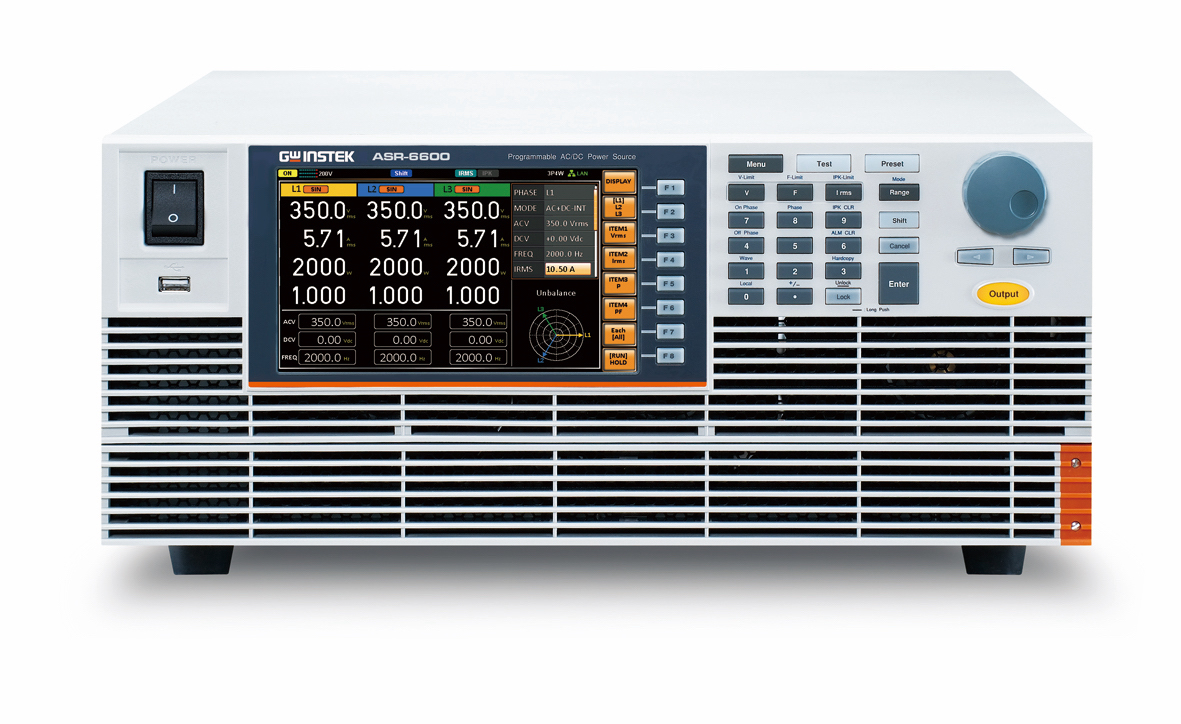

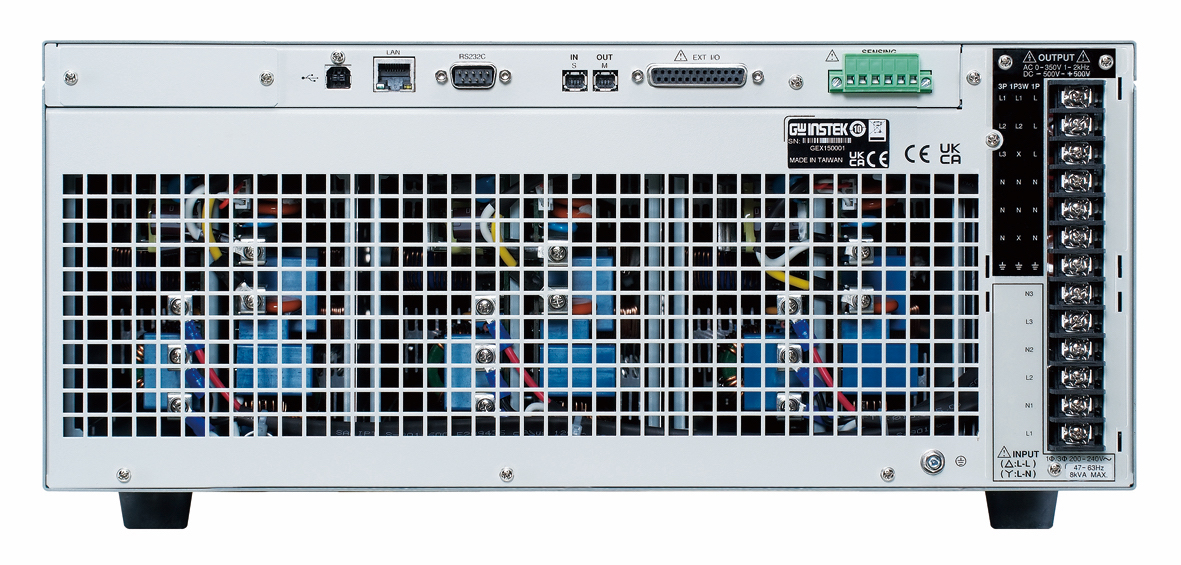

Fuente AC/DC
ASR-6600 series
Desde el momento en que Alpha Go derrotó al campeón de ajedrez humano con su capacidad de procesamiento de ultraalta velocidad, la tecnología de inteligencia artificial (IA) se ha desarrollado rápidamente en todo el mundo. Hoy en día, los servidores con funciones avanzadas de IA procesan enormes cantidades de datos bajo la arquitectura de procesamiento de alta velocidad de 2 CPU + 8 GPU.
- Adopta tecnología de carburo de silicio (SiC) semiconductor de tercera generación para crear una fuente de alimentación de CA/CC de alto rendimiento de 4U y 6 kVA con alta densidad de potencia.
- La entrada de CA admite voltaje monofásico y trifásico de 200 V a 240 V ± 10 % (conexión en delta o Y)
- 10 modos de salida: incluye señal de entrada externa de frecuencia y sincronización de red (SYNC), salida de amplificador interno controlada por voltaje externo (VCA)
- Función de salida multicanal
- Admite salida 1P2W, 1P3W, 3P4W
- Voltaje máximo de salida de fase de CA: 350 Vrms Voltaje de línea: 700 Vrms
- Funciones de salida de pérdida de fase, trifásica, balanceada y desequilibrada de CA
- Ajuste de impedancia de salida programable
- Función de monitoreo de salida de voltaje/corriente de doble canal
- El tiempo de subida de la salida de voltaje se puede ajustar en tres rangos
- Admite edición de secuencia y modo de salida de emulación.
Conoce mas Equipos de la Linea GW Instek

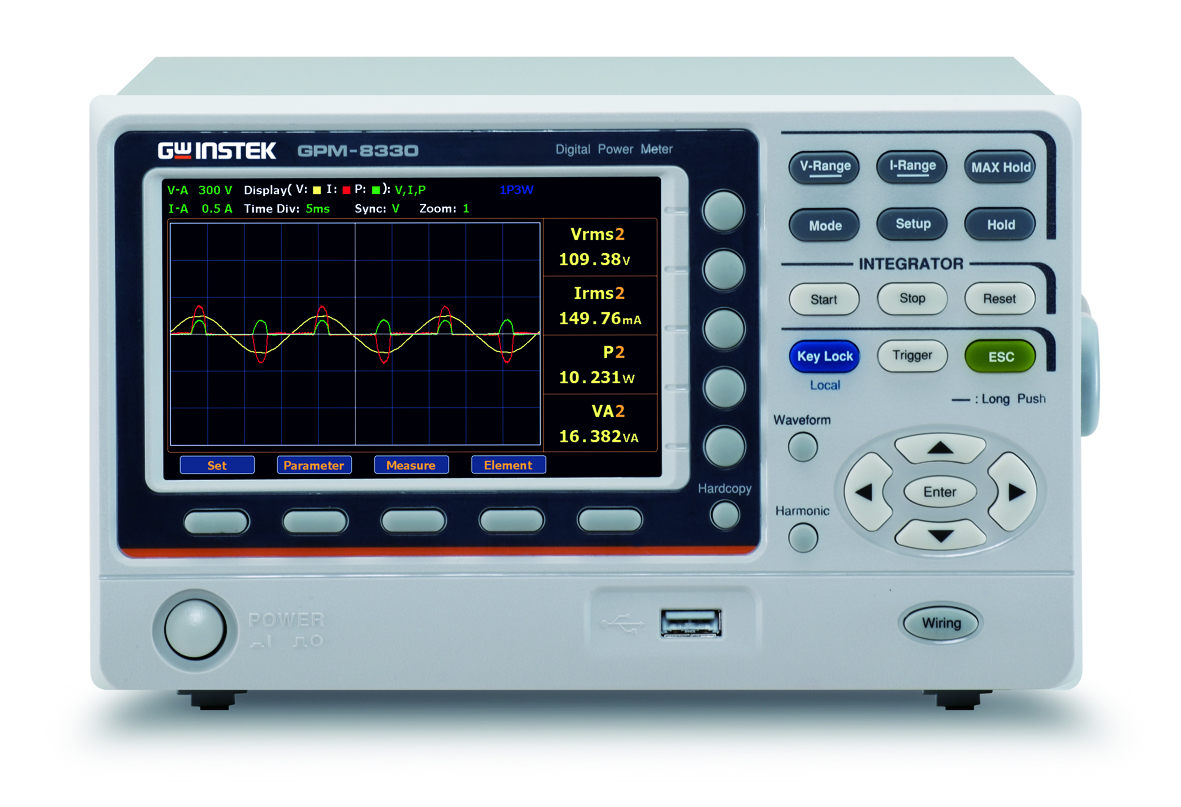

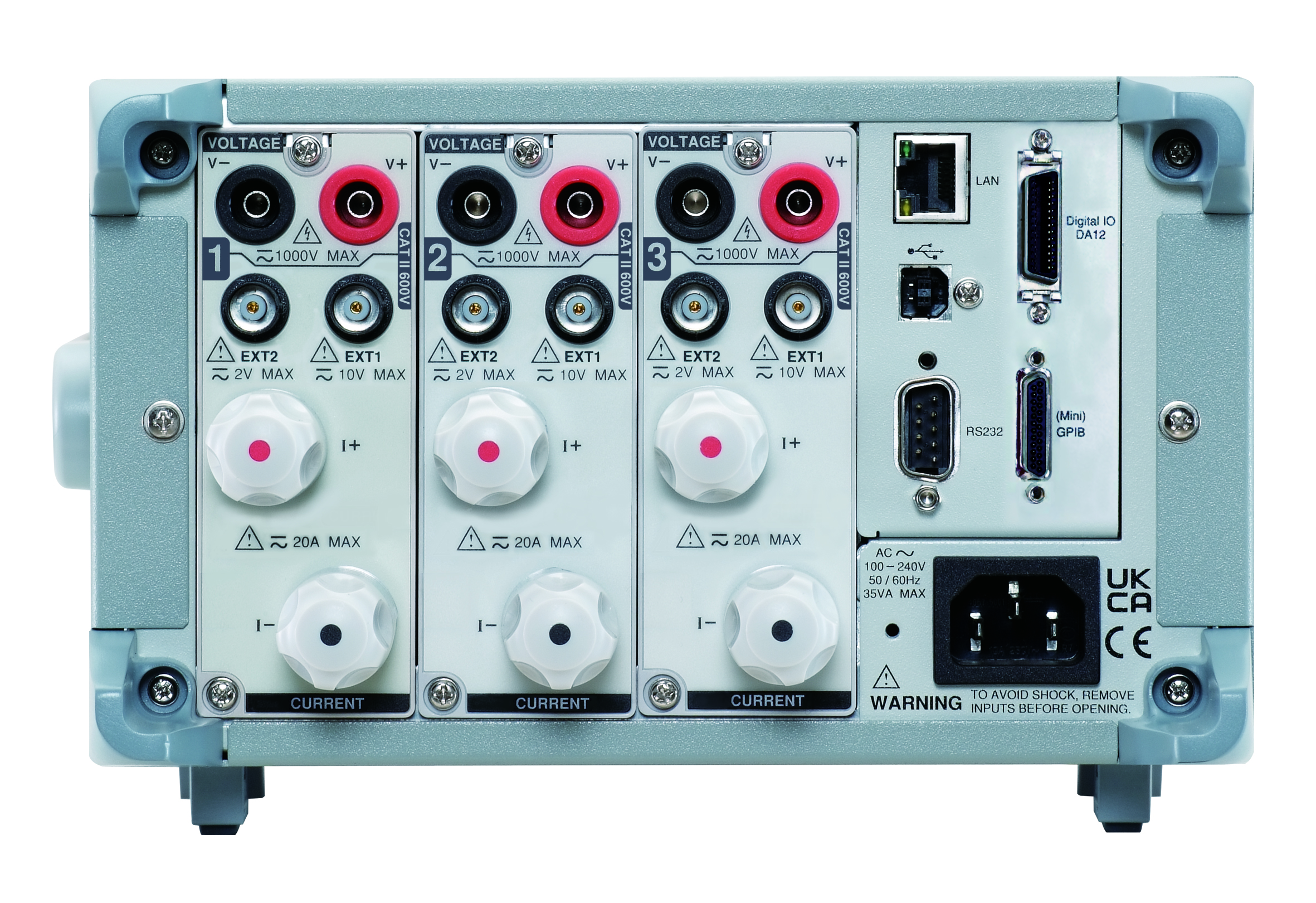

Medidor de Potencia
GPM-8330/8320
Los GPM-8320/8330 de GW Instek son medidores de potencia digitales diseñados específicamente para medir la potencia en fuentes de alimentación de CA trifásicas, lo que los hace adecuados para la mayoría de las aplicaciones de prueba de productos eléctricos y electrónicos (el GPM-8320 proporciona 2 módulos y el GPM-8330 proporciona 3 módulos). Estos modelos tienen un ancho de banda de prueba de CC, 0,1 Hz ~ 100 kHz y cuentan con convertidores A/D de 16 bits y una frecuencia de muestreo de 300 kHz. También se proporciona una pantalla LCD TFT de 5 pulgadas, 5 dígitos de lecturas de medición, 25 parámetros de medición de potencia diferentes y capacidades de medición de alta precisión.
- Pantalla LCD TFT de 5”
- Ancho de banda de frecuencia de prueba de voltaje/corriente: CC, 0,1 Hz ~ 100 kHz
- Visualización de forma de onda: V (voltaje), I (corriente), P (potencia)
- Medición de corriente/voltaje de onda distorsionada: rango completo para CF=3 y medio rango para CF=6 (o 6 A)
- Cumple con la norma IEC 61000-4-7 sobre medición de armónicos (50/60 Hz)
- Botón de selección de cableado (1P3W,3P3W,3P4W,3V3A)
- Medición y análisis de armónicos hasta 50 órdenes
- Función de rango automático para el modo de integración
- Captura de pantalla a través de host USB
- Proporcionar entrada de sensor de corriente externo (EXT1/EXT2)
- Interfaz estándar: RS-232C, dispositivo USB/host, LAN; Interfaz opcional: GPM-DA12 – GPIB + E/S digital (instalada de fábrica únicamente)

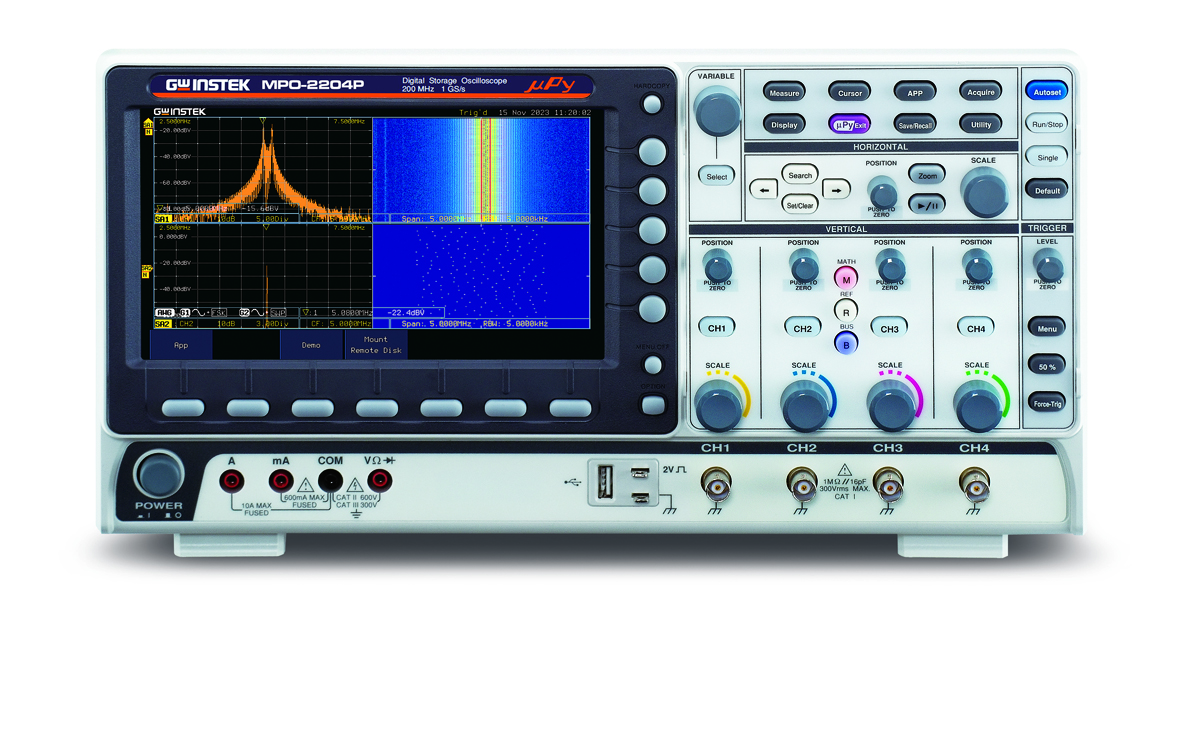

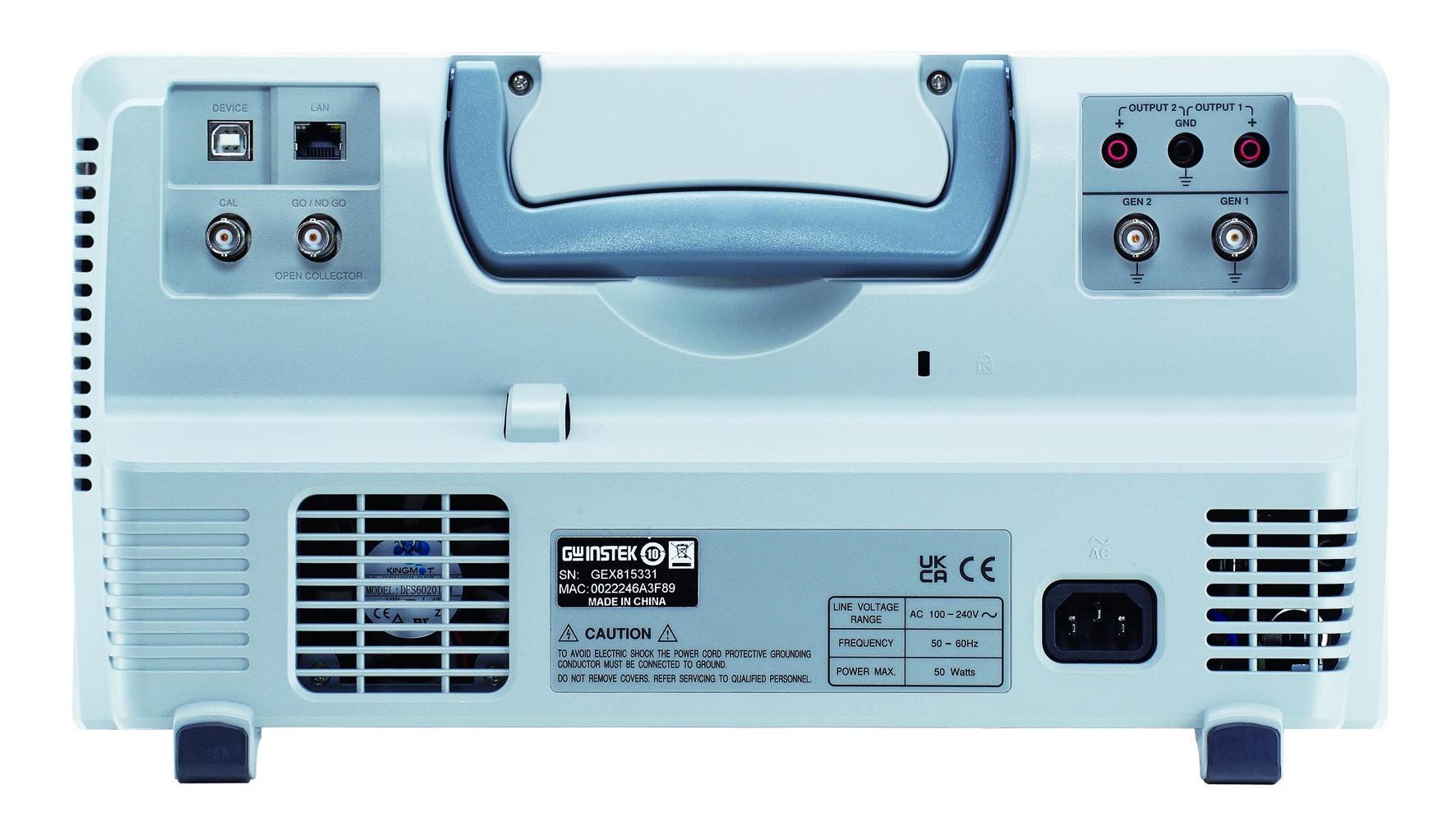

Osciloscopio programable multifunción serie MPO-2000
Series MPO-2000
GW Instek lanza la serie MPO-2000, cuyo nombre se debe a la abreviatura de O sciloscopio programable multifunción . Además de ser un osciloscopio, también incluye un analizador de espectro , un generador de formas de onda arbitrarias, un multímetro digital y una fuente de alimentación de DC.
Además de la arquitectura multifuncional cinco en uno, introdujimos de manera innovadora la función de script Python en el MPO-2000 , de modo que los usuarios puedan realizar el control del programa de un pequeño sistema de prueba automatizado configurando una prueba de unidad única o una prueba de unidades múltiples sin una PC, de ahí el nombre MPO.
- MPO-2000P: 200 MHz; 4 canales/2 canales
- MPO-2000B: 100 MHz; 4 canales/2 canales
- Permitir el uso de scripts de Python para controlar con fines de automatización.
- Analizador de espectro de doble canal con espectrograma
- Función de decodificación y activación de bus serial I2C/SPI/UART/CAN/LIN
- MPO-2000P: CAN FD, USB 2.0 (velocidad máxima), FlexRay, USB PD, decodificación digital I2S
- MPO-2000B: decodificación digital CAN FD, USB 2.0 (velocidad máxima)
- La función de registro de datos puede rastrear cambios de señal hasta 1000 horas
- Función de almacenamiento en red
- Equipado con un analizador de espectro; un AWG de 25 MHz de doble canal; DMM y fuente de alimentación.
- Fuente de alimentación: Salida de doble canal, 1 V a 20 V ajustable continuamente (paso de 0,1 V)

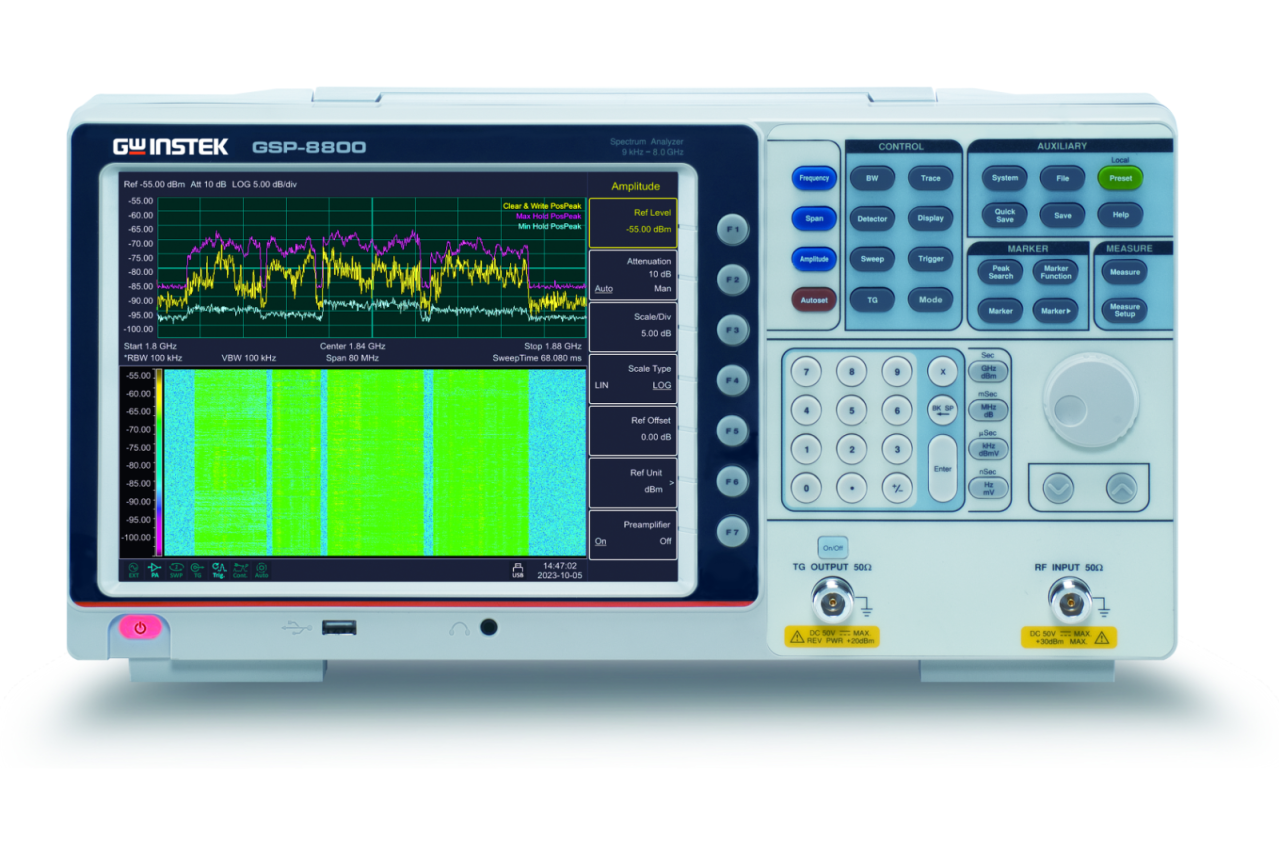

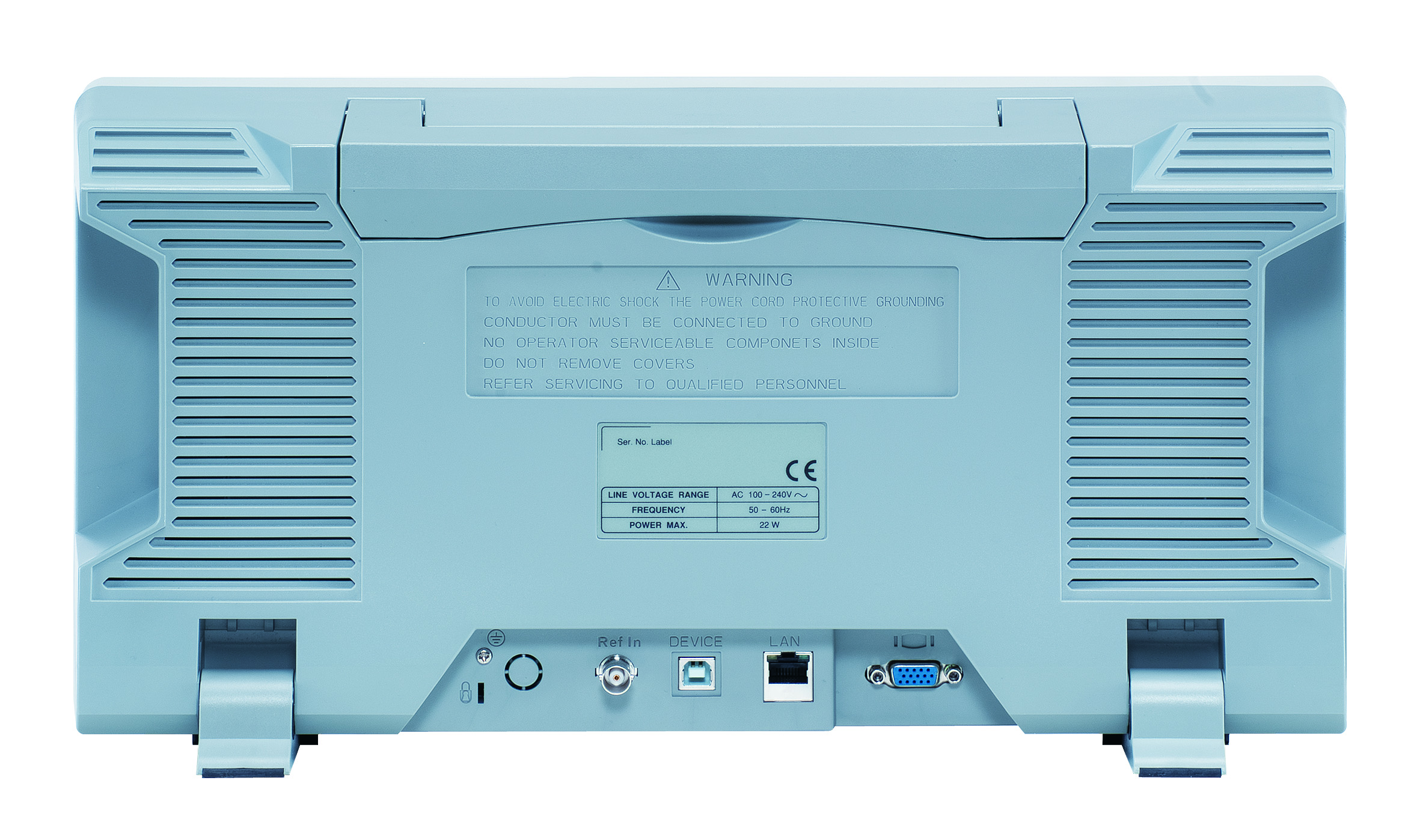

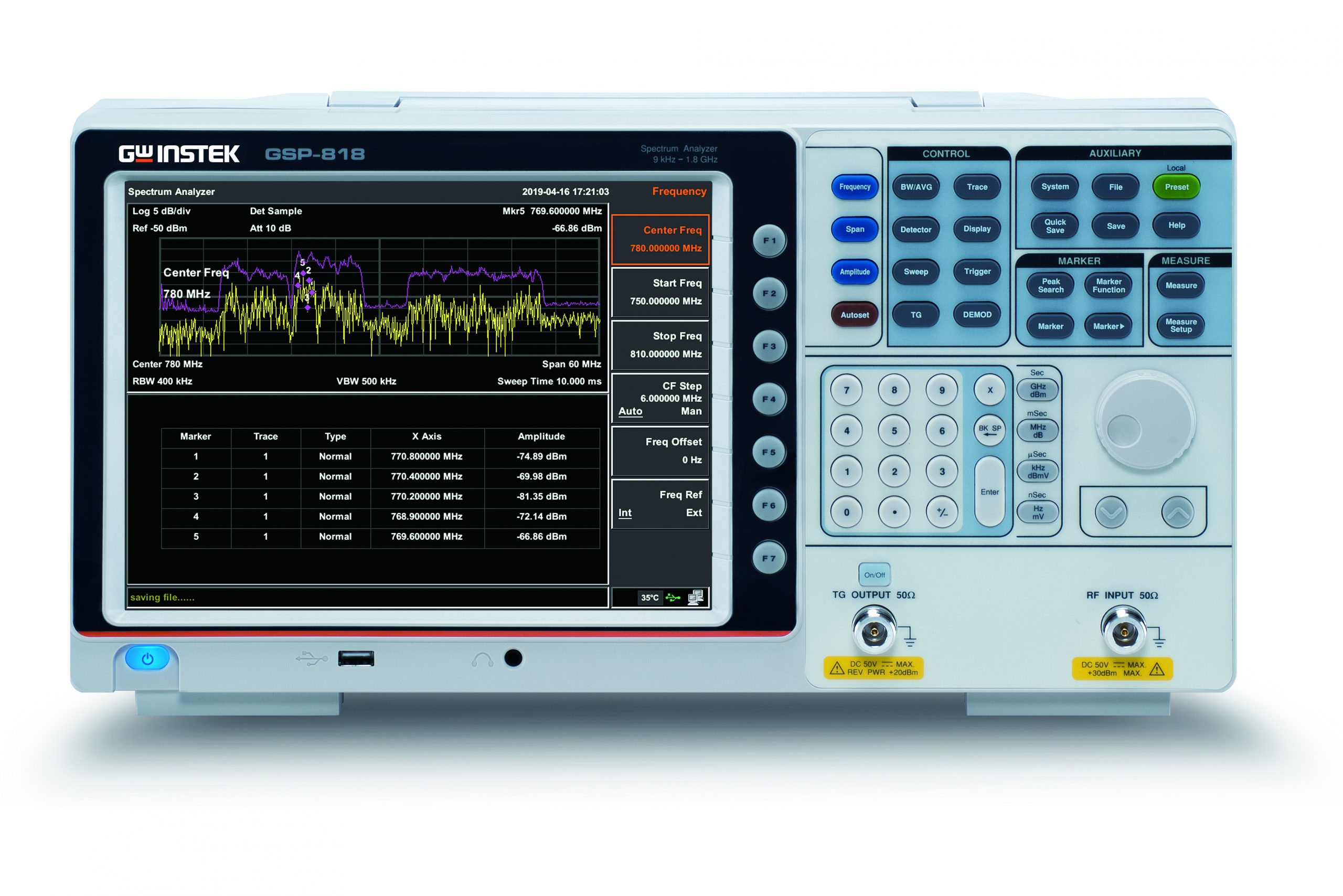

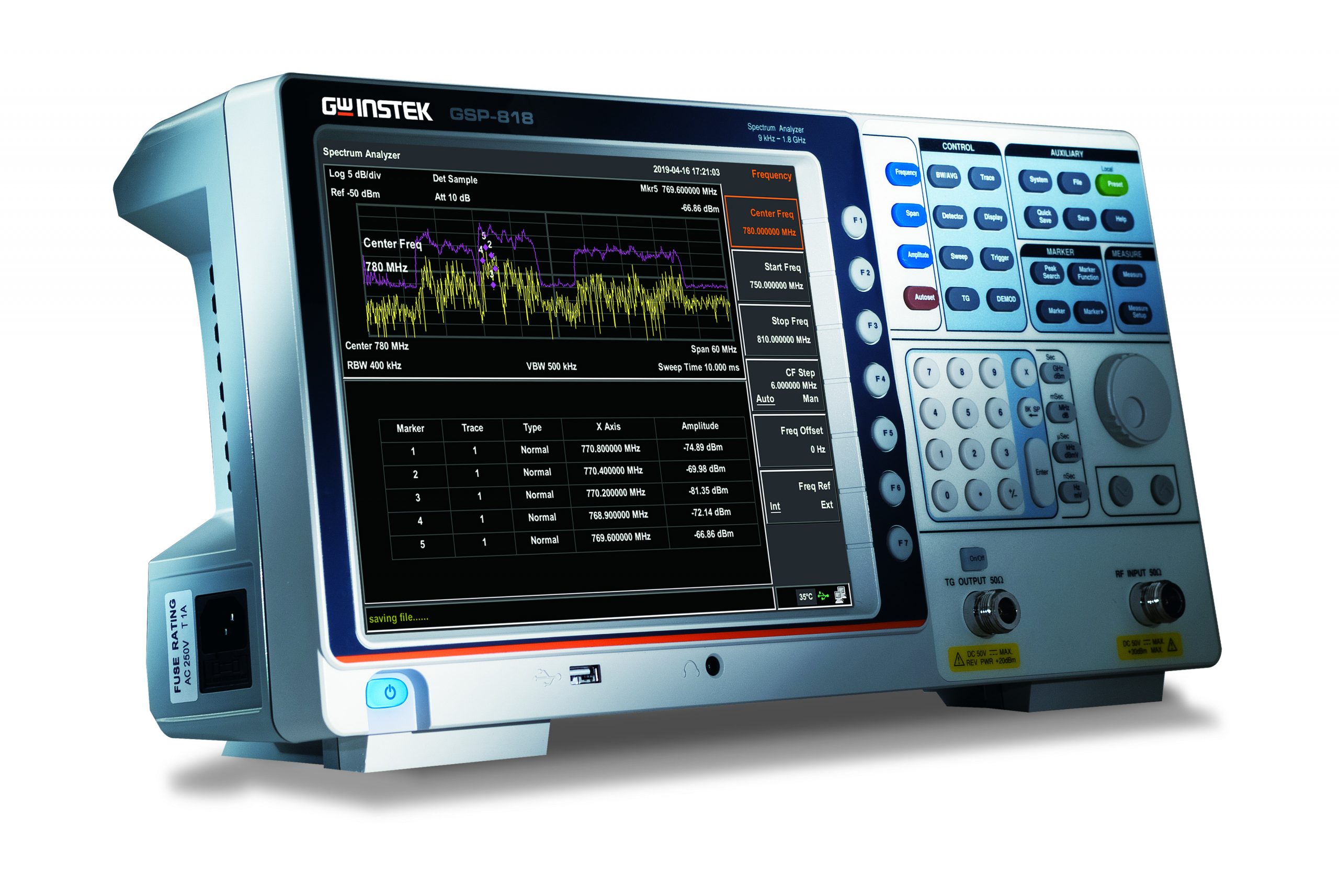

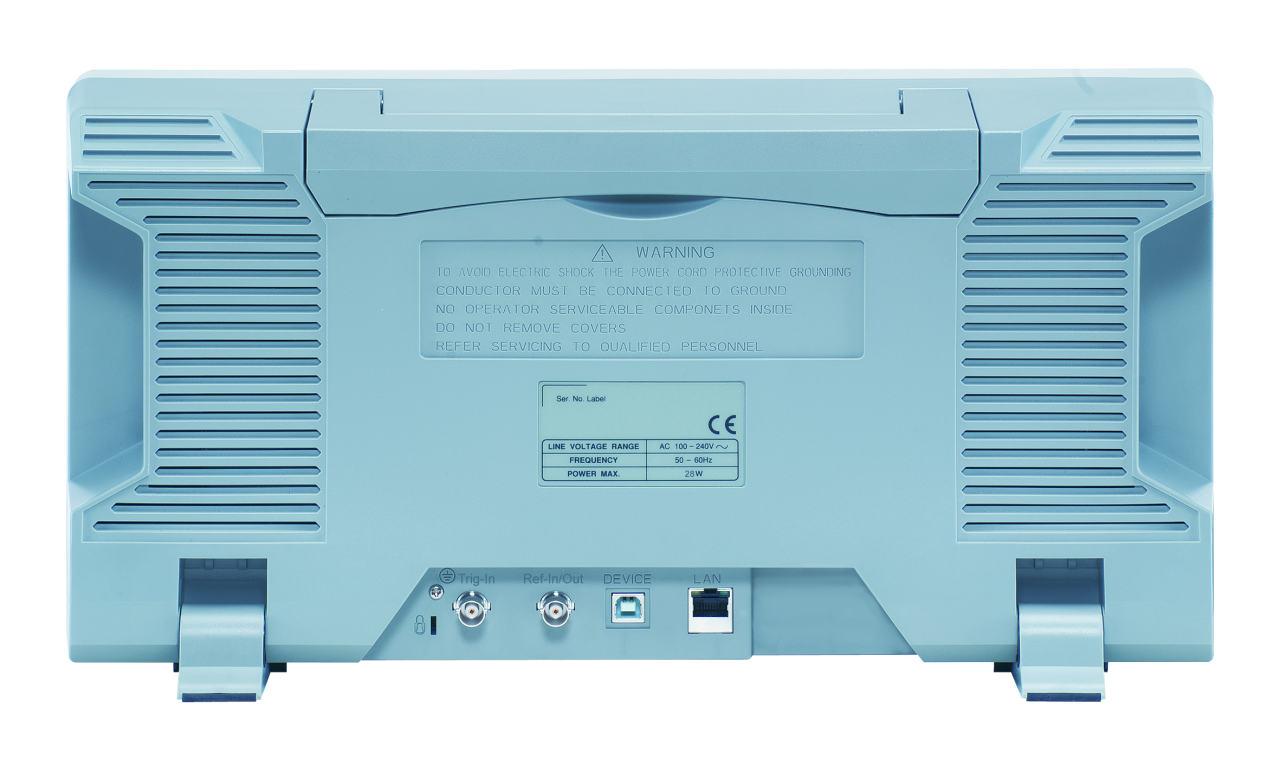

Analizador de espectro
GSP-8000 Serie
La serie GSP-8000, nuevos analizadores de espectro general de GW Instek, cuenta con tres rangos de frecuencia, a saber, 8,0 GHz, 3,8 GHz y 1,8 GHz. La serie es adecuada para la investigación docente, la verificación de I+D y los requisitos de prueba de productos de radiofrecuencia durante las etapas de producción y desarrollo. La serie proporciona un ancho de banda de resolución de 1 Hz ~ 1 MHz (RBW), un ancho de banda de video de 10 Hz ~ 3 MHz (VBW), un ruido de fase de -104 dBc/Hz, un preamplificador de 20 dB y el nivel de ruido más bajo de -160 dBm/Hz (típico).
- Rango de frecuencia:
- – GSP-8800: 9 kHz ~ 8,0 GHz
- – GSP-8380: 9 kHz ~ 3,8 GHz
- – GSP-8180: 9 kHz ~ 1,8 GHz
- RBW: 1 Hz ~ 1 MHz en pasos de 1-3-5-10
- VBW: 10 Hz ~ 3 MHz en pasos de 1-3-5-10
- Ruido de fase: -104 dBc/Hz
- Sensibilidad: -160dBm/Hz típica con preamplificador activado
- Demodulación AM/FM incorporada
- Función de especificación de tiempo incorporada
- Función de medición: ACPR/OCBW/CHPW, NdB BW, Pass-Fail, Contador de frecuencia, Marcador de ruido
