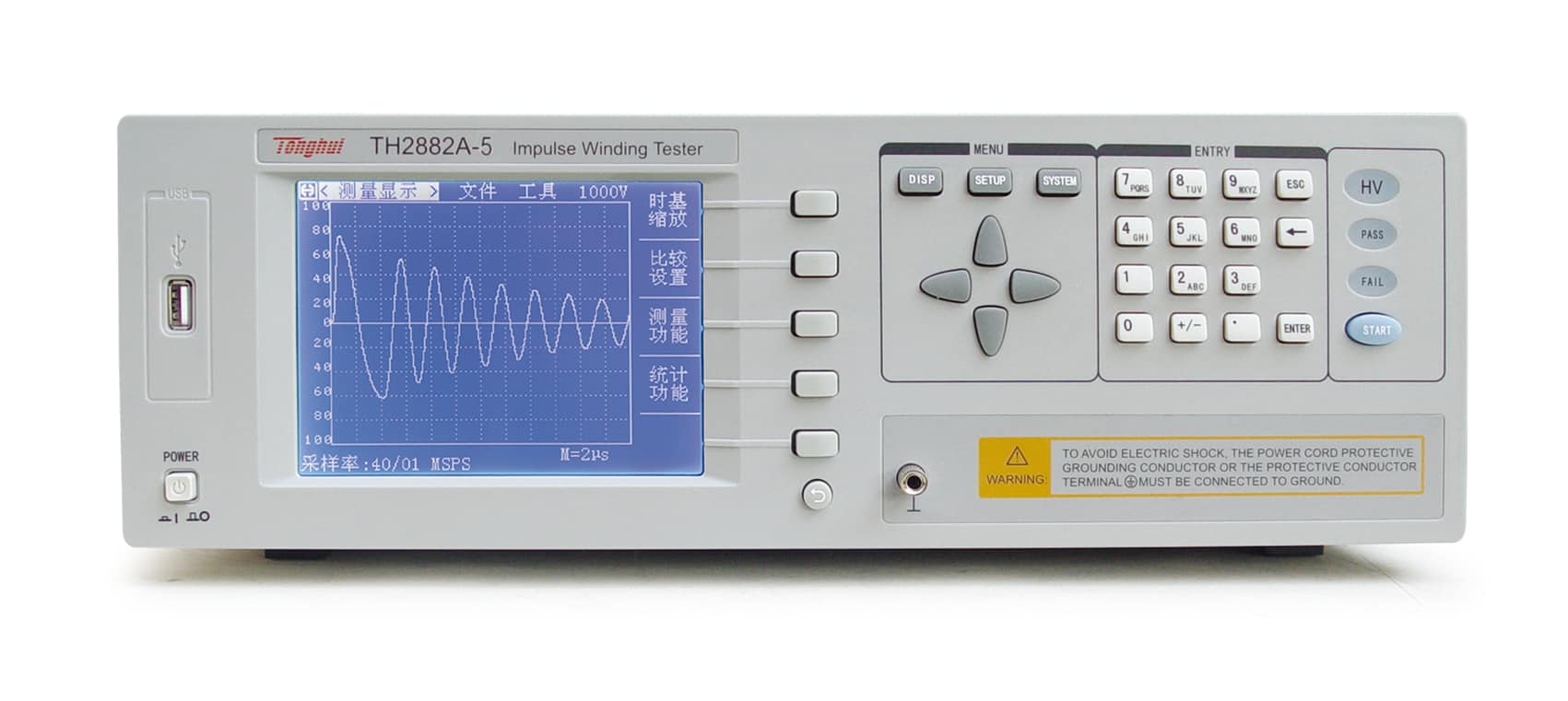

Tonghui TH2882A-5

Probador de Impulso TH2882A-5

El probador de bobinado por impulso de la serie TH2882A, que adopta la técnica de muestreo de alta velocidad, es un instrumento de prueba de análisis de nueva generación para el rendimiento de aislamiento de productos de bobina. Al realizar la prueba, el TH2882A compara la forma de onda estándar almacenada en el instrumento con la forma de onda de medición actual. TH2882A da el resultado de comparación PASA o FALLO según área, área diferencial, descarga de corona, fase diferencial, etc. Con una función sólida, método de prueba de precisión, operación flexible y varias interfaces, puede proporcionar una solución de prueba para la mayoría de los productos de bobinado. El probador impulso prueba las características eléctricas del devanado de bobina sin dañar el dispositivo bajo prueba. La detección se realiza cuando se aplica el mismo impulso eléctrico por descarga de condensador al estándar y al DUT. La forma de onda de caída de voltaje se genera en respuesta al impulso, relacionado con el factor Q y la inductancia de la bobina. En este sentido, el probador puede detectar vueltas y capas cortas, las diferencias en el número de vueltas y el material del núcleo. Si se aplica un voltaje de impulso alto, el aislamiento deficiente aparecerá como una descarga de corona o capa.
