Fabricante de origen Europeo, quien por más de 45 años ha venido ofreciendo soluciones en el sector electrónica de potencia con fuentes de alimentación y cargas electrónicas en DC.
”Take care of the Customers, and they will take care of you”
Permitenos ayudarte
La innovación es un impulso clave para Elektro-Automatik , es por ello que se investiga y desarrolla equipo con tecnología nueva, por ejemplo: Fuentes bidireccionales con pantallas táctiles TFT, Cargas regenerativas y convencionales, así como interfaces opcionales: Profibus, Profinet o EhterCAT.
Solicitar Soporte
Cargas Electrónicas
Fuentes de Poder
Cargas Electronicas
Las Cargas Electrónicas Regenerativas de Elektro Automatik son equipos para probar la energía de salida (corriente, voltaje y potencia) de dispositivos de suministro de energía; y que regresan a la red eléctrica interna hasta un 95% de esta energía, reduciendo notablemente los costos de operación y la inversión en refrigeración.
Aplican para las áreas de producción, prueba de vida e investigación y desarrollo en la manufactura de Fuentes de Alimentación CC; Vehículos Eléctricos y sus componentes (Generadores, Baterías y Celdas de Combustible); y Paneles Solares.
https://www.youtube.com/watch?v=ovJPtiYglyI&feature=youtu.be

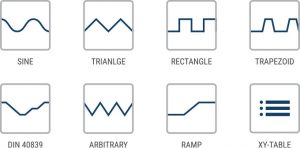

Generador de Funciones
Una necesidad común de fuentes de alimentación y cargas de CD es entregar el voltaje o la corriente de salida con un patrón que no sea una señal de CD en línea recta. El generador de funciones digitales integrado de EA incluye opciones para formas de onda sinusoidal, triangular, rectangular y trapezoidal, así como formas de onda arbitrarias personalizadas.

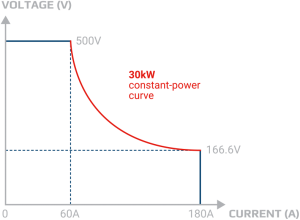

Auto Rango
Todas las cargas electrónicas EA montadas en bastidor de 19 ”proporcionan un rango automático real que proporciona máxima potencia en un rango operativo más amplio. El rango automático permite que la carga se adapte automáticamente a voltajes de salida más altos cuando hay una corriente más pequeña o maneja corrientes más altas cuando hay un voltaje más bajo. El rango automático real de EA puede entregar potencia total hasta el 33% del voltaje de salida nominal.
- Ahorre presupuesto y espacio
- Sin suministro / carga
- sobredimensionados
- Una solución prueba más
- Versátil para pruebas futuras

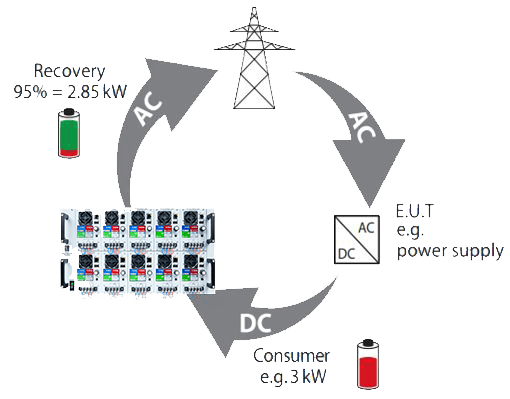

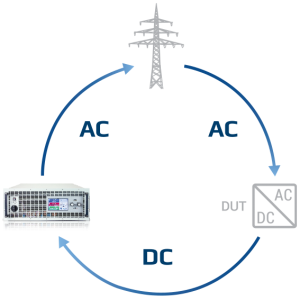

Recuperación de energía regenerativa
Todas las cargas electrónicas EA montadas en bastidor de 19 ”proporcionan un rango automático real que proporciona máxima potencia en un rango operativo más amplio. El rango automático permite que la carga se adapte automáticamente a voltajes de salida más altos cuando hay una corriente más pequeña o maneja corrientes más altas cuando hay un voltaje más bajo. El rango automático real de EA puede entregar potencia total hasta el 33% del voltaje de salida nominal.
- Ahorre presupuesto y espacio
- Sin suministro / carga
- sobredimensionados
- Una solución prueba más
- Versátil para pruebas futuras
EA-ELR 10000 30kW
El rango de voltaje disponible en estos modelos va desde 0… 60Vdc hasta modelos con 0… 2000Vdc, y corrientes de entrada de hasta 1000A con una sola unidad. Esta serie ofrece potencia de 0… 30kW (modelos estándar) o 0 … 15kW (modelos con alimentación 208V) en solo 4U para dispositivos individuales, que pueden extenderse hasta 1080kW en sistemas de rack para un total significativamente mayor.
- Recuperación de energía con alta eficiencia.
- Entrada DC aislada galvánicamente de AC.
- Potencia: 30kV (15kW para unidades con alimentación de 208V).
- Voltaje: 60-2000V.
- Corriente: 40-1000A.
- Circuito de control digital basado en FPGA.
- Panel táctil TFT multilingüe de 5 ”.
- Perfiles de usuario, generador de funciones.
- Interfaces galvánicamente aisladas (USB, Ethernet, analógicas) incorporadas.
- Bus maestro-esclavo para conexión en paralelo.
- Puerto USB frontal adicional para grabación de datos autónoma en memorias USB.
- Interfaces opcionales, digitales, plug and play.
- Conjunto de comandos SCPI y ModBus RTU / TCP.
- LabView VIs y software de control remoto.
Hoja de Datos
Manual de Producto
Video de Inicio Rapido
Hoja de Datos
Manual de Producto
Video de Inicio Rapido

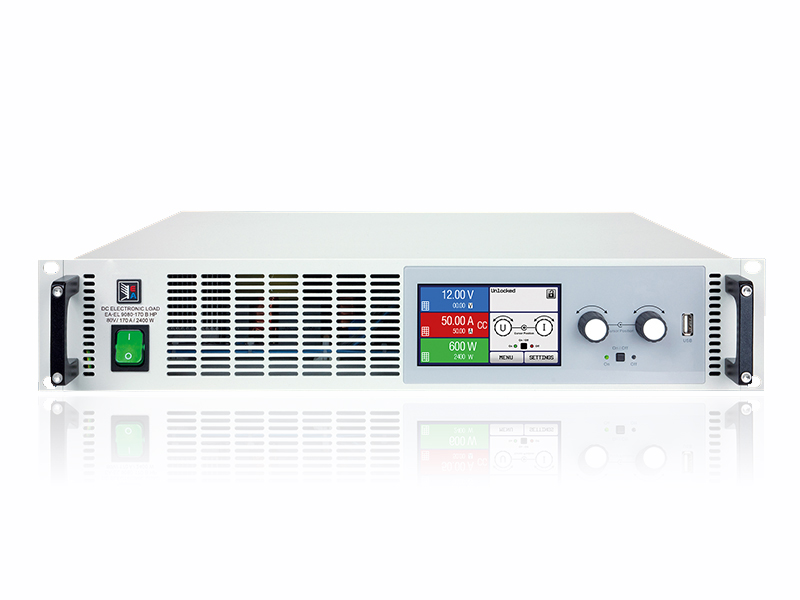

EA-EL 9000 B HP 600W – 2400W
Esta serie de carga electrónica DC programable es de 2U, ideal cuando se busca reducción de espacio en gabinetes de 19’’. En modelos anteriores para una potencia contaste de 7.2kW se requería una altura de 9U cuando ahora se puede hacer a 6U.
Todos los modelos admiten cuatro modos de regulación: voltaje constante (VC), corriente constante (CC), potencia constante (CP) y resistencia constante (CR). El circuito de control basado en matriz de puertas programables (FPGA) permite algunas características interesantes como un generador de funciones con una función basada en tabla para la simulación de resistencias internas no lineales.
- Potencia: 0…600W hasta 0…2.400W.
- Voltaje: 0…80V hasta 0…750V.
- Corriente: hasta 170A por unidad.
- Circuito de control basado en FPGA.
- Panel Tactil a color multilingüe.
- Perfiles de usuario, generador de funciones reales.
- Protecciones ajustables: OVP, OCP, OPP.
- Modos de funcionamiento: CV, CC, CP, CR.
- Interfaces aisladas galvánicamente.
- Bus maestro-escalvo para conexión en paralelo.
- Opcional: intergaces digitales, Plug and Play.
- Admite SCPI y Modbus RTU.
- VIs LabView y software de control remoto.

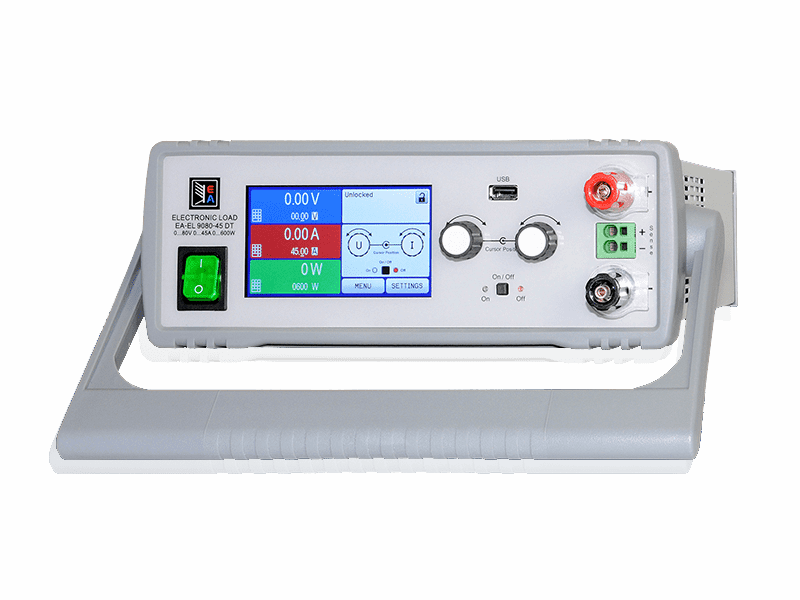

EA-EL 9000 DT 400W – 1200W
Nueva serie de carga electrónica DC programable, amplia la serie EA-EL 9000 T en 10 versiones. Cuenta con un microprocesador rápido que ofrece funciones interesantes, como un generador de funciones reales funciones comunes como onda sinusoidal, rectángulo o triangulo, pero también una función arbitraria.
Los tiempos de respuesta durante el control de los equipos a través de la interfaz analógica o digital se han mejorado gracias al hardware controlado por el procesado ARM.
- Potencia: 0…400W hasta 0…1.2kW.
- Voltaje: 0…80V hasta 0…750V.
- Corriente: 0…5A hasta 0…60A.
- Panel Tactil a color multilingüe.
- Perfiles de usuario, generador de funciones reales.
- Protecciones ajustables: OVP, OCP, OPP.
- Modos de funcionamiento: CV, CC, CP, CR.
- Puerto Ethernet, analógico y USB como estándar.
- Admite SCPI y Modbus RTU.
- VIs LabView y software de control remoto.
Hoja de Datos
Manual de Producto
Video de Inicio Rapido
Hoja de Datos
Manual de Producto
EA-EL 9000 T 400W – 600W
Carga electrónica DC compactada para aplicaciones del día a día en laboratorios de investigación e incluso escuelas, los bajos valores nominales de potencia permiten múltiples de aplicaciones de prueba mientras es rentable y ahorra espacio.
- Potencia: 0…400W, 0…500W, 0…600W.
- Voltaje: 0…80V, 0…200V, 0…500V.
- Corriente: 0…8A, 0…18A, 0…45ª.
- Panel Tactil a color multilingüe.
- Generador de funciones reales.
- Protecciones ajustables: OVP, OCP, OPP.
- Modos de funcionamiento: CV, CC, CP, CR.
- Puerto USB como estándar.
- Opcional interfaz analógica y Ethernet.
- Admite SCPI y Modbus RTU.
- VIs LabView y software de control remoto.

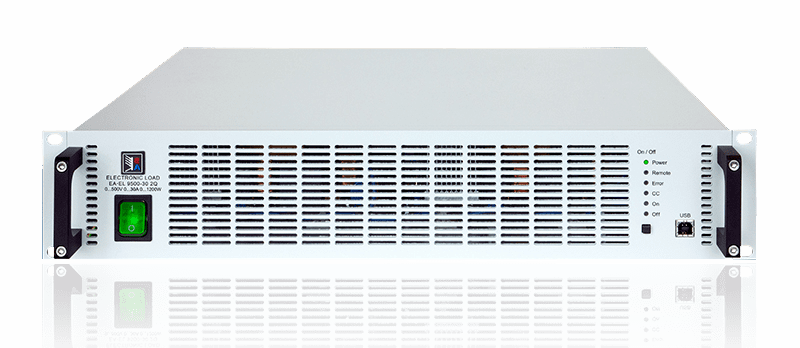

EA-EL 9000 B 2Q 600W – 2400W
Carga electrónica DC diseñada para el así llamado ‘’funcionamiento de dos cuadrantes’’ en combinación con la serie EA-PS 9000, EA-PSI 9000 y EA-PSE 9000. Las cargas electrónicas se ocupan de una dinámica mejorada en relación con los cambios de voltaje de salida, esto se logra al conectar la carga electrónica directamente a la salida de una fuente de alimentación.
- Módulo de dos cuadrantes.
- Potencia: 0…600W hasta 0…2.4kW
- Voltaje: 0…80V hasta 0…750V.
- Corriente: hasta 170A por unidad.
- Circuito de control basado en FPGA.
- Panel de control con LED de estado.
- Protecciones ajustables: OVP, OCP, OPP.
- Modos de funcionamiento: CV, CC, CP, CR.
- Interfaces aisladas galvánicamente.
- Bus maestro-esclavo para conexión en paralelo.
- Opcionales interfaces digitales, Plug and Play.
- Admite SCPI y Modbus RTU.
- VIs LabView y software de control remoto.
Hoja de Datos
Manual de Producto
Hoja de Datos
Manual de Producto
Video de Inicio Rapido

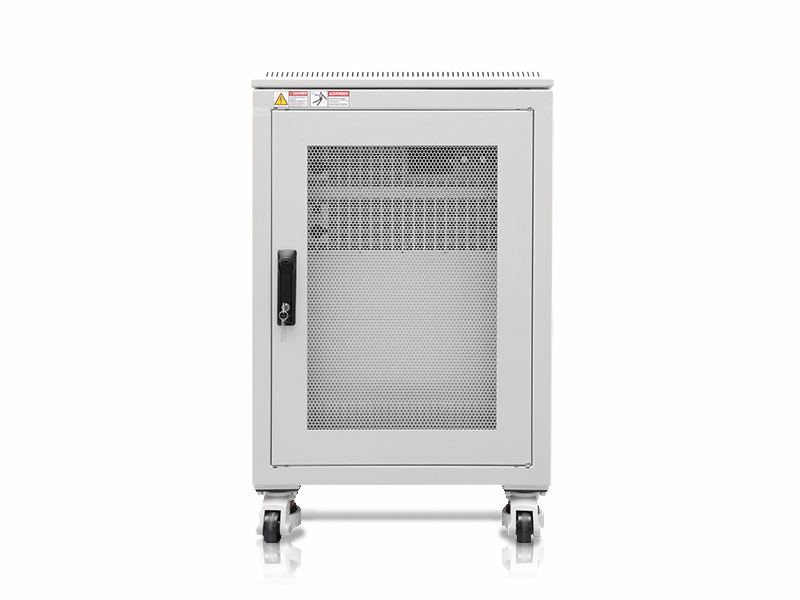

EA-EL 9000 B 15U/24U 10.8kW – 43.2kW
Armarios de 19’’ posible de elegir entre 20 configuraciones distintas con varios valores nominales de potencia. Estos sistemas se consideran como un único equipo de carga electrónica con potencia amplia, siendo el control manual y remoto habituales, mientras que cuenta con las mismas características que los modelos estándar de la serie EA-EL 9000 B 3U.
Hay dos tamaños de armario de 15U y 24U, equipados con 3 o hasta 6 unidades de carga. Algunos modelos incluso permiten ampliar aun mas la potencia disponible al añadir otra unidad de carga al rediseñarlos.
- Amplia tensión AC para 90…264V.
- Varios valores nominales de potencia.
- Voltaje: 80V, 200V, 360V, 500V, 750V.
- Corrientes de hasta 3,060A.
- Preconfigurado, precableado, listo para instalar.
- Generador de funciones.
- USB e interfaz analógica integrados.
- Ranura para modulos de interfaz opcionales Pro-finet, Profibus, CAN, CANopen, RS232, Ethernet, ModBus TCP.
- Asistencia para comandos SCPI y ModBus RTU.
- Pantalla TFT táctil a color.

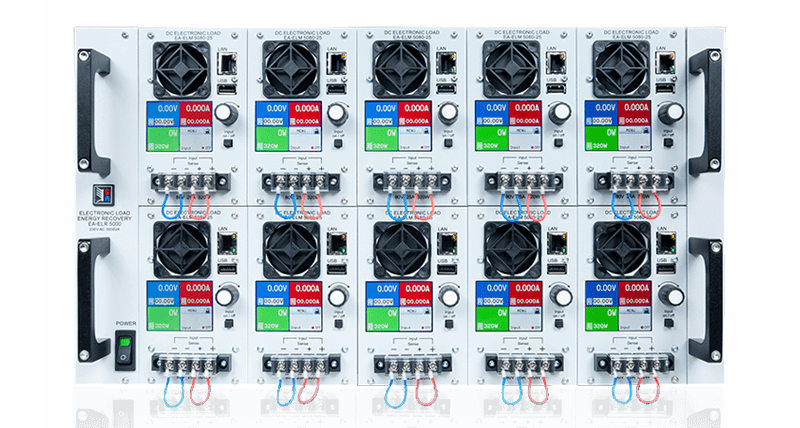

EA-ELR 5000 320W – 3200W
Diseñada para configurar una carga DC electrónica multicanal, en un gabinete para sistemas de 19’’, es posible instalar hasta 10 unidades de carga DC con una potencia nominal de 320W cada una. Las unidades modulares funcionan de forma separada unas de otras, pero necesitan el gabinete ya que contienen la energía recuperada del inversor DC-AC. Es posible la conexión en paralelo en las entradas DC del módulo, cuenta con dos versiones de voltaje, de 80V y 200V. los módulos incorporan los modos de regulación común, CV, CC, CP.
La función de recuperación energética invierte la energía DC suministrada en una corriente sinusoidal síncrona y la retroalimenta a la red local. De esta forma se reduce la disipación térmica habitual y ahorra costes energéticos al mismo tiempo. El Panel táctil TFT a color ofrece un tipo intuitivo de funcionamiento manual.
- Carga DC multicanal.
- Recuperación de energía de alimentación DC suministrada en la red local.
- Rack de 19’’ 6U para hasta 10 módulos de carga.
- Potencia: 0…320W por modulo.
- Voltaje: 0…80V o de 0…200V.
- Corriente: 0…12A o 0…25A.
- Control digital basado en el controlador.
- Panel táctil TFT biligue (DE/EN).
- Generador de secuencias.
- Interfaz Ethernet/LAN incorporadas.
- Admite lenguaje de comandos SCPI y RTU ModBus.
Hoja de Datos
Manual de Producto
Video de Inicio Rapido
Aplicaciones de los Productos Elektro Automatik
Baterías
La amplia selección de sensores eléctricos de alto rango dinámico de Ohio Semitronics ayuda a proteger sus sistemas de energía contra fugas a tierra y otras anomalías eléctricas, siendo esenciales en la medición eléctrica para la batería y la industria del almacenamiento de energía para determinar el estado de carga (SOC) o el estado de salud (SOH) de las baterías, y detectar asi problemas de almacenamiento de la batería o mantener el tiempo de actividad.
Pila de Combustible
Tanto en las pruebas de rendimiento como en las de durabilidad, la carga electrónica es uno de los componentes clave del banco de pruebas. EA Elektro Automatik, líder del mercado de soluciones de alimentación de AC en Europa, ofrece una carga de AC electrónica regenerativa con una función de resistencia programable incorporada.
Ferroviaria
Los transductores de voltaje, corriente y frecuencia CC / CA de Ohio Semitronics proporcionan mediciones eléctricas de alta precisión
en los entornos ferroviarios más duros del mundo.
Los transductores de corriente OSI DC se utilizan para monitorear criticas cuestiones de seguridad como el tercer “encendido / apagado”. Además, OSI proporciona un control de alta precisión de la corriente y la tensión CC de los vagones, pudiéndose también usarse para asegurar que los inversores en los vagones no se sobrecarguen al estar conectado un número excesivo de dispositivos electrónicos en las tomas de los vagones.
Aviación
Las fuentes de alimentación de CC, las cargas electrónicas y las fuentes de alimentación bidireccionales de EA tienen características que ponen a prueba la aviónica actual y también cumplen con los requisitos futuros. Las líneas PSI, EL, ELR y PSB de EA pueden entregar hasta 2000 V.
Esto es esencial para garantizar que la electrónica de la aeronave y el equipo de a bordo continúen funcionando en las condiciones más adversas.
Marina y Offshore
Las fuentes de alimentación bidireccionales regenerativas de EA son especialmente adecuadas para la industria del transporte marítimo. Esto se aplica a los sistemas de control de potencia para inversores fotovoltaicos y baterías de respaldo, así como a la prueba de batería submarina para controles híbridos.
Energía Renovable
La línea de fuentes de alimentación de AC, cargas electrónicas y fuentes de alimentación bidireccionales de EA Elektro-Automatik tienen características que le permiten probar eficazmente las tecnologías de energía renovable actuales. Las líneas de productos PSI, EL, ELR y PSB de EA pueden suministrar hasta 2000 V, tienen control automático y forma de onda arbitraria integrada y generación de funciones.
Fabricación y Procesos
La precisión es fundamental para que el sistema pueda reproducir con precisión los resultados y recopilar los datos necesarios para producir un producto de calidad. Gracias a la alta eficiencia, es posible mantener bajos los costos y el producto en movimiento. Las soluciones de EA funcionan con una eficiencia de hasta el 96%, lo que genera ahorros de costes energéticos y medioambientales.
Automotor
Las fuentes de alimentación de AC,
cargas electrónicas y fuentes de alimentación bidireccionales
de EA Elektro-Automatik permiten realizar pruebas a cualquier componente eléctrico
de un vehículo, en condiciones reales, de forma
mucho más flexible y eficiente. Las líneas de productos PSI,
EL, ELR y PSB pueden proporcionar hasta 2000 V, ofrecen una
función de rango automático real y un generador integrado de
formas de onda y funciones arbitrarias.
Automatización de Pruebas
Las líneas de productos de fuentes de alimentación de CC, cargas electrónicas y fuentes de alimentación bidireccionales de EA Elektro-Automatik tienen funciones que ayudan a automatizar los procesos de prueba y realizar pruebas más efectivas. Las series de productos PSI, EL, ELR y PSB de EA pueden suministrar hasta 2000 V, tener rango automático e integrado de forma de onda arbitraria y generación de funciones.
Fuentes de Poder
Si necesita una solución de alta potencia para reducir los costos
operativos de su proceso, pruebas de vida, o tener flexibilidad en su
investigación y desarrollo, EA Elektro-Automatik cuenta con las fuentes
de alimentación programables que cubren cualquier prueba con una
excelente eficiencia.
https://www.youtube.com/watch?app=desktop&v=uz9RHgWivQc
Interface Analoga
Hay una terminal de interfaz analógica la cual ofrece entradas analógicas para configurar voltaje, corriente, potencia y resistencia de 0-100% mediante voltajes de control de 0v-10v o 0v-5v para
monitorear el voltaje y corriente de salida, también varias entradas y salidas que están disponibles para controlar y monitorear el estado del dispositivo.

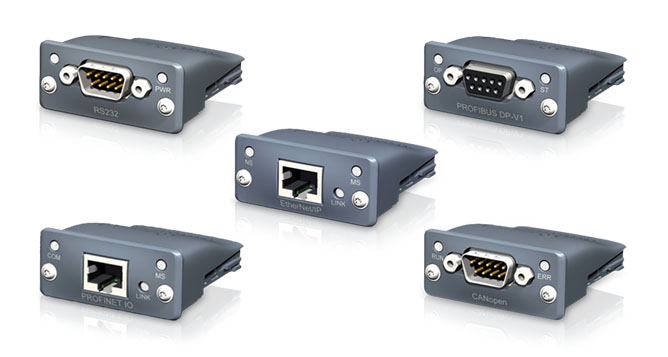

Los módulos EA “Anybus” son fácilmente instalados por el usuario y pueden cambiarse con solo unos minutos y un destornillador cuando se desean diferentes protocolos de comunicación. Para computadora o control remoto, tiene muchas opciones, como interfaces Ethernet, USB, EtherCAT, ProfiNET, ProfiBUS, CAN, CANOpen, Modbus, Devicenet y RS232.

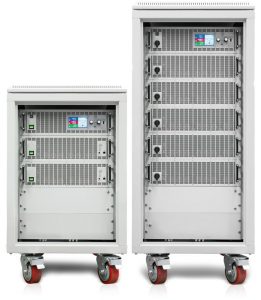

Configuración Master Esclavo
La familia de fuentes de alimentación de CD programables de EA abarca desde dispositivos de banco de 80 W hasta 30 kW en un solo chasis. Se pueden conectar fácilmente en paralelo hasta 32 unidades para cubrir aplicaciones que demandan potencia de hasta 2 MW y hasta 2000 V CD.

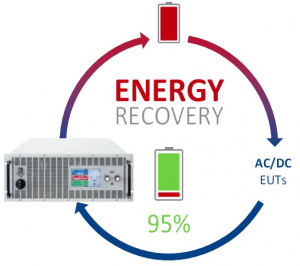

Gracias a su 95.5% de Eficiencia
Reduce consumo
de energía
Reduce costos de HVAC y ruido en el piso de prueba
Reduce los costos operativos de tu proceso

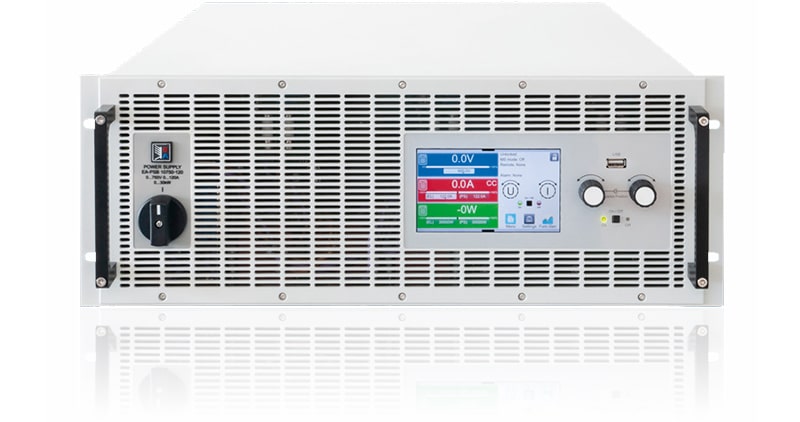

EA-PSB 10000 30 kW
Las nuevas fuentes de alimentación bidireccionales ofrecen mucha potencia en un espacio pequeño: 30kW en solo 4 unidades de altura (4U). También incorpora dos dispositivos en uno: una fuente de alimentación y una carga electrónica con recuperación de energía. En base a estas dos características, los dispositivos ofrecen la funcionalidad de operación de dos cuadrantes como estándar. incorpora las ventajas de ambos tipos de dispositivos en uno y, al mismo tiempo, elimina las desventajas de unidades separadas con respecto al peso, los requisitos de espacio, los costos y el esfuerzo para implementarlos en un software de prueba personalizado.
- Fuente programable DC bi-direccional
- Rango: 342…528Vac, voltaje para operación en 380V, 400V o 480V.
- Disponible en voltaje de operación de 208V (US).
- Equipo bidireccional: fuente de poder y carga electrónica en la misma unidad.
- Recuperación de energía con alta eficiencia.
- Potencia: 30kW (15kW en 208V US), expandible hasta 1920kW.
- Voltaje: 60V hasta 2000V.
- Corriente: 40A hasta 1000A.
- Regulador de potencia en etapa AC, DC.
- Circuito de protección OVP, OCP, OPP, OTP.
- Panel táctil TFT de 5’’.
Hoja de Datos
Manual de Producto
Video de Inicio Rapido
Hoja de Datos
Manual de Producto
Video de Inicio Rapido

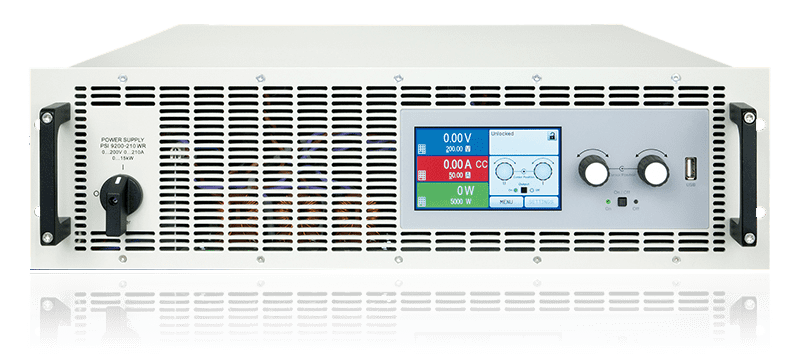

EA-PSI 9000 WR 3U 5kW-15kW.
Fuentes de alimentación DC de alta eficiencia con rango de entrada AC ampliada.
Estas fuentes cuentan con un asilamiento incrementado de la salida DC frente a tierra. Esto se requiere especialmente en las aplicaciones fotovoltaicas como las simulaciones de paneles solares, en la que los inversores solares se conectan a la fuente de alimentación mientras se realizan pruebas finales.
Las siglas ‘’WR’’ significan ‘’amplio rango’’ e indican el rango de entrada AC ampliado de 342-528V.
- Entrada multifase para 342-528Vac.
- Alta eficiencia de hasta el 95.5%.
- Potencias: 5kW, 10kW, 15kW, ampliable hasta 540kW.
- Voltajes: 60V hasta 1.5kV.
- Corrientes: 30A hasta 510A, ampliable hasta 5,100A.
- Fase de salida regulada por potencia, flexible.
- Circuitos de protección OVP, OCP, OPP, OTP.
- Generador de funciones reales integrado.
- Simulación de conjunto fotovoltaico.
- Simulación y regulación de resistencia interna.

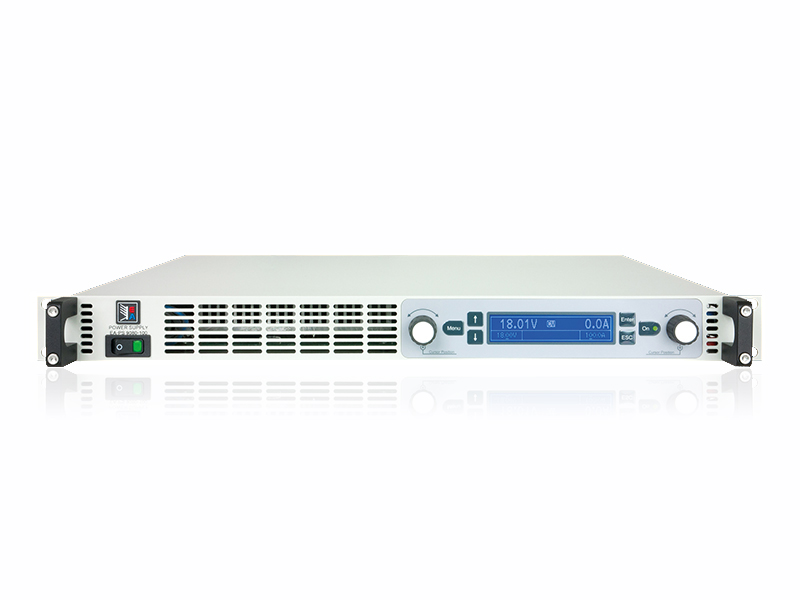

EA-PS 9000 1U 1500W & 3000W
Fuentes de alimentación DC programables de laboratorio.
Fuente controlada por microprocesador, ofrece numerosas funciones y características en su versión estándar, lo que la convierte en equipos extraordinariamente sencillo y muy eficace. Todo con un diseño plano de 44mm de altura.
Su panel de control claramente estructurado cuenta con dos botones rotatorios, seis botones pulsadores y dos LED. Además de un display LCD azul iluminado que incluye todos los valores y estados y que simplifica el uso del equipo.
- Amplio rango de entrada 100…264V (modelos 1500V).
- Alta Eficiencia de hasta el 95%.
- Potencia: 1500W o 3000W.
- Voltaje: 0…80V hasta 750V.
- Corriente: 0…6A hasta 100A.
- Fase de salida regulada por potencia flexible.
- Circuitos de protección OVP, OCP, OPP, OTP.
- Panel de control con botones pulsadores y LCD azul.
- Detección remota.
- Bus Share para admisión de conexión paralela.
Hoja de Datos
Manual de Producto
Video de Inicio Rapido
Hoja de Datos
Manual de Producto

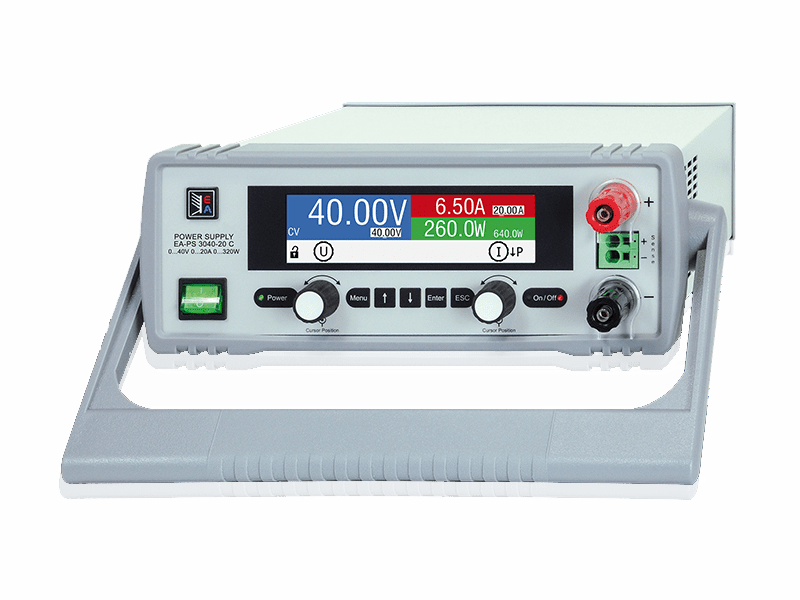

EA-PS 3000 C 160W – 640W
Fuentes programables DC de sobremesa.
Fuente compacta para múltiples aplicaciones en las que se requieren voltajes, corrientes y potencias pequeñas. Las pequeñas dimensiones de la carcasa, el intuitivo panel de control con el display a color y la salida DC accesible desde el frontal facilitan la configuración, la conexión y el manejo en el mismo sitio.
- Amplia tensión de alimentación AC 90…264C con PFC activo.
- Potencias: 0…160W hasta 640W.
- Voltajes: 0…40V hasta 0…200V.
- Corrientes: 0…2A hasta 40A.
- Fase de salida regulada por potencia flexible.
- Supervisión (OVP, OCP, OPP).
- Protección de sobre-temperatura (OTP).
- Detección remota.
- Pantalla a color para valores, estatus y notificaciones.
- Opcional: Interfaces aisladas galvánicamente (analógica/digital).

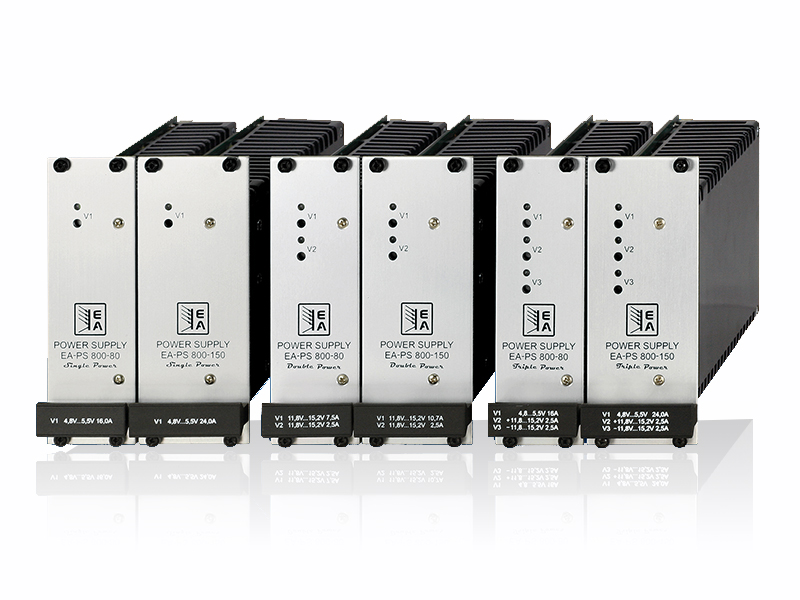

EA-PS 800 19” 80W-240W
Fuentes de alimentación de DC plug-in de 19 ” como Euro Cassette.
Los modelos de la serie EA-PS 800 de 19 ” están disponibles como fuentes de alimentación de salida simple, doble o triple. Al combinar el rectificador sincronizado y el principal convertidor semi-resonante, se logra una eficiencia de hasta el 92%, lo que los hace altamente eficientes y extremadamente confiables.
- Amplia tensión de alimentación AC 90…264C con PFC activo.
- Alta eficiencia hasta el 92%
- Potencias: 58W hasta 250W.
- Voltajes: 3.3V hasta 24V.
- Corrientes: 2.4A hasta 30A.
- Salida simple, doble o triple.
- Potencia limitada, todas las salidas para potencia máxima.
- Protección de sobre-temperatura (OTP).
- Señal remota de encendido / apagado y falla de energía.
- Sensores remotos.
