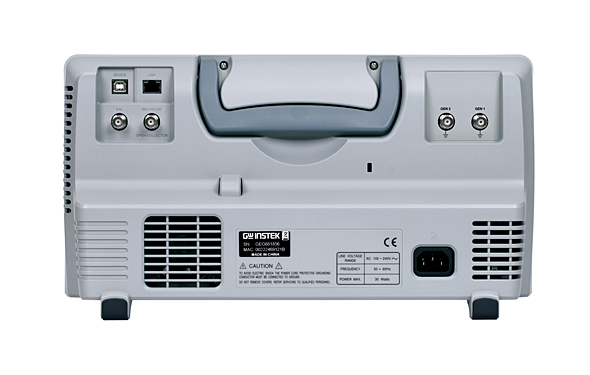

GW INSTEK MSO‐2204E(A)

El modelo MSO-2204E(A) es un osciloscopio de cuatro canales con un ancho de banda de DC-200MHz. Contiene un analizador lógico integrado de 16 canales y un generador de forma de onda arbitraria de doble canal de 25 MHz incorporado con capacidad de modulación y también cuenta con una resolución vertical de 14 bits. Proporciona una frecuencia máxima de muestreo en tiempo real de 1GSa / s.

  • Selecciones de ancho de banda de 200/100/70 MHz: 2 o 4 canales
  • MSO-2000E está equipado con un analizador lógico de 16 canales
  • MSO-2000EA está equipado con un analizador lógico de 16 canales y un generador de formas de onda arbitrarias de 25 MHz de dos canales
  • La frecuencia de muestreo en tiempo real para cada canal es de 1GSa / s (modelos de 2 canales); la frecuencia de muestreo máxima en tiempo real es de 1 GSa / s (modelos de 4 canales)
  • Profundidad de memoria máxima de 10 M y tecnología de visualización de forma de onda VPO
  • Tasa de actualización de forma de onda de hasta 120.000 wfms / s
  • Pantalla LCD TFT WVGA de 8 “
  • Software analizador de respuesta de frecuencia gratuito
  • La FFT máxima de 1 M proporciona mediciones de resolución de dominio de frecuencia más alta
  • Funciones de filtro de paso alto, paso bajo y paso de banda
  • 29.000 secciones de memoria segmentadas y función de búsqueda de formas de onda
  • Funciones de decodificación y disparo de bus serie I2C / SPI / UART / CAN / LIN
  • La función de registro de datos puede rastrear cambios de señal hasta 100 horas
  • Función de almacenamiento en red

Compartir

Share on facebook
Share on twitter
Share on linkedin

Osciloscopios de señal mixta de la serie MSO-2000E

La serie MSO-2000 es un osciloscopio de señal mixta, que ofrece canales analógicos duales + 16 canales digitales o 4 canales analógicos + 16 canales digitales. Cuenta con tres selecciones de ancho de banda: 200MHz, 100 MHz, 70 MHz. La frecuencia de muestreo máxima por canal es de 1GSa . La pantalla LCD TFT de 800 * 480 de 8 pulgadas y el rango vertical mínimo de 1 mV / div permiten que la serie MSO-2000 mida señales débiles complejas y muestre claramente los resultados de la medición. La serie MSO-2000 está equipada con funciones de búsqueda de forma de onda y memoria segmentada para expandir las aplicaciones flexibles de memoria de 10M de largo.

   HOJA DE DATOS

   NOTAS DE APLICACION

   MANUAL DE USUARIO

   FOLLETO

CARACTERISTICAS DEL PRODUCTO

Información adicional

Marca

GW Instek

Numero Máximo de Canales

4

Tasa de Muestreo

120.000 wfms / s

Profundidad de Memoria

10 M

Frecuencia de Muestreo

1 GSa / s

Ancho de Banda

200 Mhz

Interface

Análisis FFT (Incluido), Go-NoGo BNC (Incluido), Kensington Style Lock (Incluido), LAN (Incluida), USB (Incluida)
