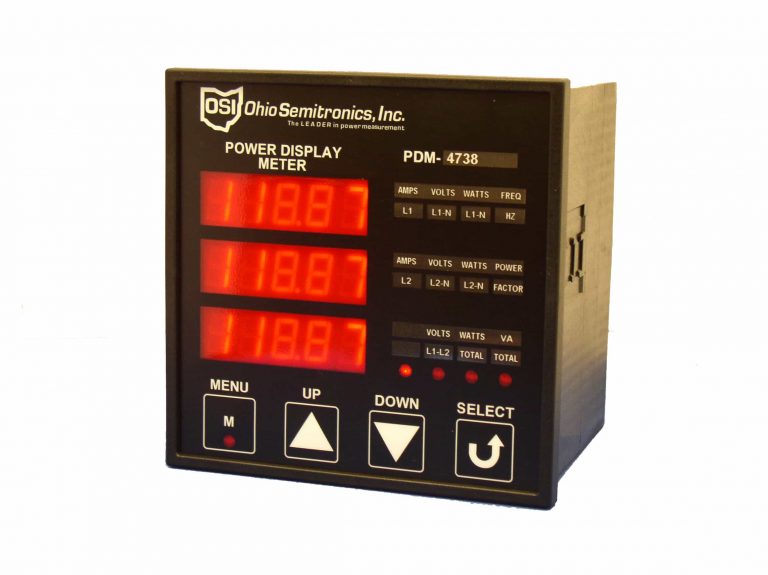

OSI PDM

El medidor de pantalla de potencia Modelo PDM mide y muestra parámetros de voltaje, corriente, potencia y energía para sistemas monofásicos o trifásicos. Voltajes de hasta 600 Vca y corrientes de hasta 5 Aac se conectan directamente a la unidad. Adecuado para aplicaciones con formas de onda generadas por PWM. Mide voltaje y corriente RMS verdaderos incluso con el presencia de armónicos. Opciones de puerto de comunicación serie: RS-232C, RS-422, RS-485 o USB (a través de un adaptador RS-232C a USB).

  • Entrada de corriente 0-5Aac
  • Entrada de voltaje 0-480Vac
  • Salida Ext. RS-232C, ext. RS-232C y Streaming RS-485, RS-422, RS-485, RS-232C, RS-422 y Streaming RS-485, RS-485 y Streaming RS-485, RS-232C y Streaming RS-485
  • Frecuencia 400Hz, 50-60Hz, 25-130Hz
  • Tipo de núcleo directo, núcleo sólido
  • Precisión ± 0,1% F.S.
  • Medida AC
  • Panel de montaje
  • Tipo de pantalla LED

Compartir

Share on facebook
Share on twitter
Share on linkedin

El Medidor de Potencia de Pantalla (Power Display Meter) PDM mide y muestra los parámetros de voltaje, corriente, potencia y energía para sistemas monofásicos o trifásicos, con voltajes de entrada de hasta 600Vac y corrientes de hasta 5Aac directamente conectados a la unidad. Los transformadores de corriente están disponibles en los tipos de núcleo sólido (mejor precisión) y de núcleo dividido (más flexible) para ampliar el rango de medición actual. La pantalla local es provista por tres pantallas LED. Las salidas analógicas se proporcionan agregando uno o más convertidores D/A-4772, cada uno de estos convertidores proporciona hasta ocho señales de salida que pueden asignarse a cualquiera de los ocho parámetros. Las comunicaciones en serie son proporcionadas a través de una interfaz RS-232C, RS-422, RS-485 o USB, utilizando un protocolo ASCII simple. (El USB es a través de un adaptador externo RS-232C a USB).

    HOJA DE DATOS

    MANUAL DE USUARIO

CARACTERISTICAS DEL PRODUCTO

Información adicional

Marca

Ohio Semitronics Inc

Funciones

Corriente AC, Energia Activa, Energia Reactiva, Factor de Potencia, Frecuencia, Monofasico/Trifasico, Potencia Activa, Potencia Aparente, Potencia Reactiva, Voltaje AC

Corriente Máxima

0 – 5 A

Voltaje

0 – 480 V

Frecuencia

400Hz, 50-60Hz, 25-130Hz

Interface

RS-232 (Incluida), RS-485 (Incluida), USB (Incluida)

Montaje

Panel
