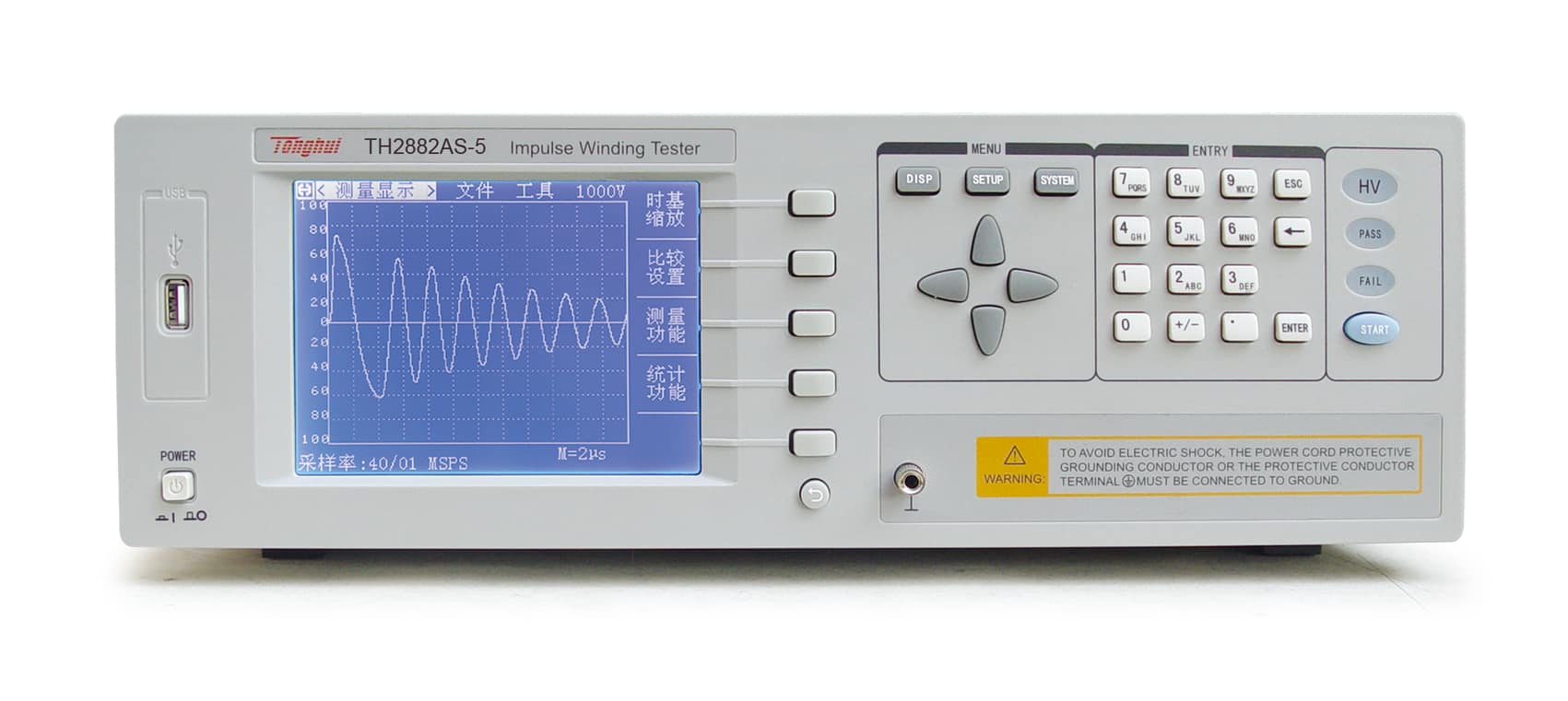

Tonghui TH2882AS-5

El probador de bobinado por impulso TH2882AS-5 es un instrumento de análisis trifásico para probar el rendimiento de aislamiento de bobinados con valores de baja inductancia de hasta 200μH e interfaz de control de escaneo multicanal: ESCÁNER (opcional)

  •  Voltaje de salida de hasta 5000 V
  •  Prueba de impulso de baja inductancia de 200 μH
  •  Detección rápida de aislamiento del devanado a una velocidad de 5.5 mediciones/seg.
  •  Cuatro métodos de comparación de formas de onda
  •  Medición de forma de onda de voltaje, tiempo, frecuencia

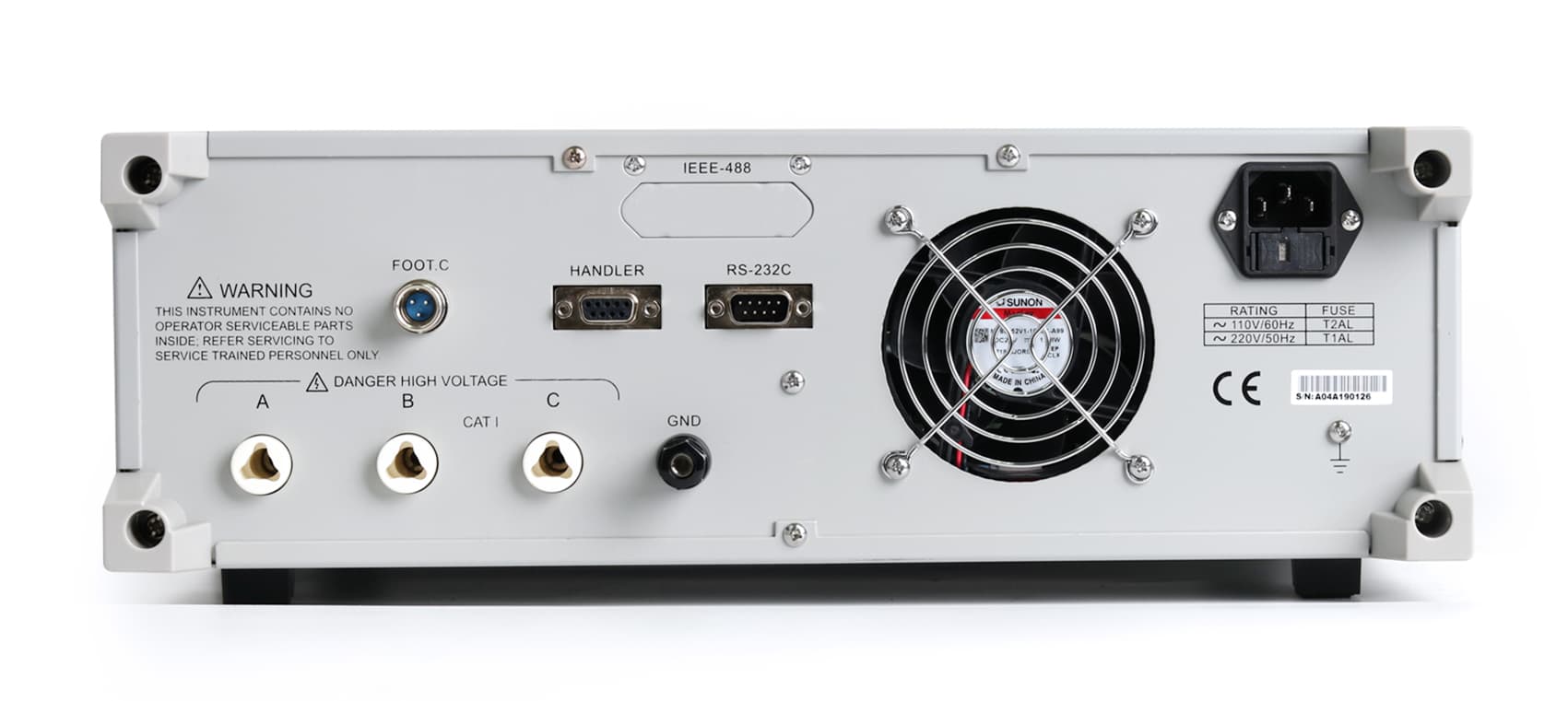

  •  Interfaces: Handler, RS232 y GPIB (opcional)
  •  Modo de disparo múltiple programable
  •  Prueba de baja energía sin dañar la bobina

Compartir

Share on facebook
Share on twitter
Share on linkedin

Probador de Impulso TH2882AS-5

El probador de bobinado por impulso de la serie TH2882AS, que adopta la técnica de muestreo de alta velocidad, es un instrumento de prueba de análisis de nueva generación para el rendimiento de aislamiento de productos de bobina. Al realizar la prueba, el TH2882A compara la forma de onda estándar almacenada en el instrumento con la forma de onda de medición actual. TH2882A da el resultado de comparación PASA o FALLO según área, área diferencial, descarga de corona, fase diferencial, etc. Con una función sólida, método de prueba de precisión, operación flexible y varias interfaces, puede proporcionar una solución de prueba para la mayoría de los productos de bobinado. El probador impulso prueba las características eléctricas del devanado de bobina sin dañar el dispositivo bajo prueba. La detección se realiza cuando se aplica el mismo impulso eléctrico por descarga de condensador al estándar y al DUT. La forma de onda de caída de voltaje se genera en respuesta al impulso, relacionado con el factor Q y la inductancia de la bobina. En este sentido, el probador puede detectar vueltas y capas cortas, las diferencias en el número de vueltas y el material del núcleo. Si se aplica un voltaje de impulso alto, el aislamiento deficiente aparecerá como una descarga de corona o capa.

   ESPECIFICACIONES

CARACTERISTICAS DEL PRODUCTO

Información adicional

Marca

Tonghui

Métodos de Comparación

Comparación de Área Diferencial, Comparación de Fase Diferencial, Comparación de Tamaño de Área, Descarga de Corona

Funciones

Scanner Multicanal (Opcional)

Voltaje

500 V – 5000 V

Numero Máximo de Canales

3

Rango Prueba de Inductancia

≥20 μH

Tasa de Muestreo

5.5 mediciones/seg

Medición de Forma de Onda

Frecuencia, Tiempo, Voltaje

Memoria

60 Grupos de Datos

Interface

Ext. Trigger (Incluida), GPIB (Opcional), RS-232 (Incluida), USB (Opcional)
